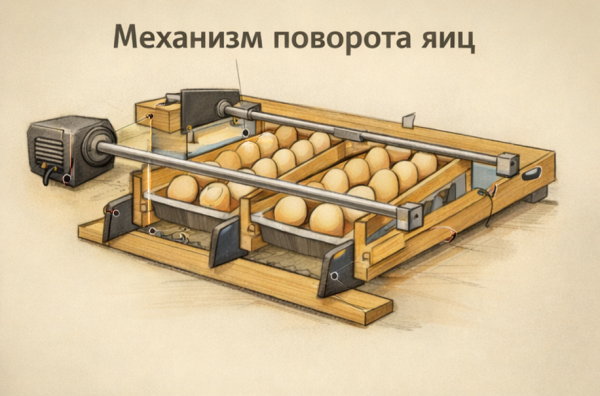

Передача движения на сепараторы

Для передачи движения от привода механизма поворота на сепараторы используют вертикальную штангу, которая вращается на заданный угол. Напротив каждого лотка на этой штанге устанавливают скобы, входящие в пазы упоров на направляющих брусках сепараторов.

Вертикальную штангу крепят у задней стенки шкафа инкубатора. При такой схеме лотки свободно вставляются и вынимаются, при этом важно, чтобы скоба точно попадала в паз упора. Привод целесообразно устанавливать на верхней крышке шкафа — это упрощает доступ к механизму для обслуживания и ремонта.

Приводы механизма поворота

Для поворота штанги на определенный угол в некоторых конструкциях применяют реверсивный электродвигатель с редуктором. При использовании такого привода необходимо обеспечить четкую работу концевых выключателей, иначе возможен перегрев и выход электродвигателя из строя.

Более надежным вариантом считается применение кривошипно-шатунного механизма с редуктором и электродвигателем. В этом случае даже при отказе концевого выключателя мотор не повреждается, а сепаратор лишь возвращается в исходное положение.

Для привода кривошипно-шатунного механизма также используют рычажный механизм с храповым колесом, например привод от стеклоочистителя легковых автомобилей, либо электромагнит с храповым колесом.

Отдельный привод для каждого лотка

Существует конструкция инкубатора с отдельным приводом поворота для каждого лотка. В этом случае лотки изготавливают с вращающимися валиками диаметром 10–15 мм, установленными с шагом 25–30 мм.

На крайний валик монтируют электропривод — электродвигатель с частотой вращения около 2 об/мин. При необходимости непрерывного поворота количество оборотов уменьшают до 0,5 об/мин.

Через валики попарно продевают бельевую резинку с небольшим натяжением и сшивают. Количество пар валиков при этом должно быть нечетным.

При включении электродвигателя все валики начинают вращаться, одновременно поворачивая лежащие на них яйца.

Непрерывный поворот яиц

Непрерывный поворот можно организовать и другим способом. Под яйцами, уложенными в ячейки, протаскивают ткань, при этом важно обеспечить, чтобы она не съезжала в сторону.

Если непрерывный поворот сблокировать с терморегулятором, он будет включаться периодически: при отключении нагревателя включается поворот яиц.

В результате механизм поворота работает суммарно около 10 часов в сутки, что соответствует агротехническим требованиям инкубации.

Реле времени для инкубатора

Для управления периодичностью поворота применяют реле времени. Его можно изготовить самостоятельно, используя будильник, электронные часы, механизм от будильника с электроприводом от моторчика 2 об/мин (СД-2 или 2СМ2У 42-П-220), либо переделать готовое бытовое реле времени ВС-41.

В. В. Кандауров из Белгородской области предложил конструкцию реле времени на базе электромеханических часов «Маяк» с батарейным питанием, не требующих ежедневного завода.

Конструкция реле времени на базе часов

К механизму и стрелкам часов подводят электрический ток. На уровне цифры «2» на циферблате устанавливают контакт в виде флажка, свободно качающегося на оси. Под действием силы тяжести флажок висит вертикально.

Минутная стрелка каждый час подходит к флажку и замыкает цепь питания реле. Для надежного контакта на нижний конец флажка напаивают каплю припоя. Дополнительно рекомендуется посеребрить кончик стрелки, сам флажок с обеих сторон и ось его качания.

Время соприкосновения стрелки с флажком составляет 20–25 секунд, после чего контакт размыкается. Длительность контактирования должна быть минимум в два раза меньше длительности одного цикла работы механизма поворота яиц. В противном случае механизм может вернуть яйца в исходное положение.

Альтернативная схема реле времени

С. А. Плавинский из Калининграда Московской области предлагает изготавливать реле времени на базе электронных часов. На изолированном циферблате через каждые три часа наклеивают контактные пластинки из фольги.

Выводы от каждой второй пластинки объединяют в общий вывод для включения в цепь питания одного из двух электромагнитных реле. Остальные контактные пластины подключают к цепи питания второго реле.

Вторым контактом служит пружинный ползунок, припаянный к часовой стрелке. Такая схема обеспечивает поочередное включение электромагнитных реле и стабильную периодичность работы механизма поворота.

Продолжение серии

В следующих частях статьи будут рассмотрены системы обогрева, вентиляции и практические схемы автоматизации инкубатора своими руками.
