Инкубатор своими руками — устройство и конструкции самодельных инкубаторов (часть 1)

Серия статей «Инкубатор своими руками»

• Часть 1 — Основы конструкции инкубатора
• Часть 2 — Механизм поворота яиц и реле времени
• Часть 3 — Электронагреватели, мешалка воздуха, контроль температуры
• Часть 4 — Влажность, охлаждение, вывод молодняка и дополнительные применения

Основные типы самодельных инкубаторов

По конструктивному исполнению самодельные инкубаторы принято делить на три основные группы: простые, полуавтоматические и автоматические.

В простых инкубаторах в качестве нагревательных элементов чаще всего применяют электролампы, спирали от электроутюгов или электрических плиток, подключенные последовательно по несколько штук. Такие конструкции отличаются простотой и доступностью, однако требуют постоянного контроля.

Поддержание необходимого температурного режима в них осуществляется за счет изменения сечения вентиляционных отверстий. При колебаниях напряжения в электросети или изменении температуры окружающего воздуха температура внутри инкубатора также меняется, поэтому такие аппараты нуждаются в регулярном присмотре.

Полуавтоматические и автоматические инкубаторы

В полуавтоматических инкубаторах тепловой режим поддерживается автоматически, однако поворот яиц осуществляется вручную с интервалом 2–3 часа. Это снижает нагрузку на птицевода, но все же требует его регулярного участия.

В автоматических инкубаторах как поддержание температуры, так и поворот яиц выполняются без участия человека. Такие конструкции наиболее удобны в эксплуатации, но требуют более сложных механизмов и узлов.

Поддержание влажности в инкубаторе

Во всех типах инкубаторов режим влажности регулируется изменением площади испарения воды из ванночек и сечения вентиляционных отверстий. Автоматизация этого процесса, как правило, нецелесообразна, поскольку за весь период инкубации уровень влажности изменяется всего три раза.

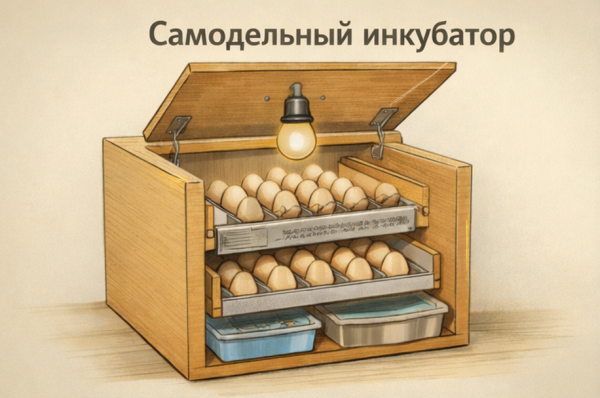

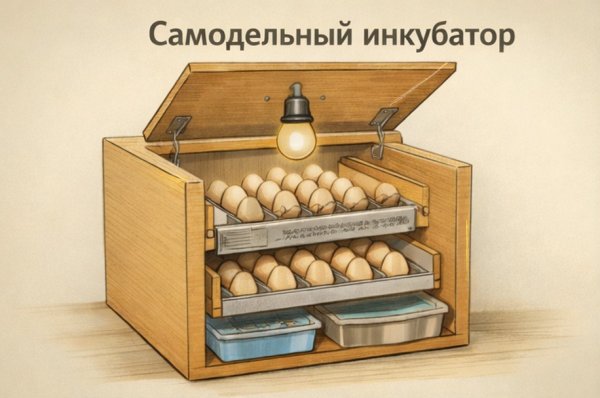

Корпус и камера инкубатора: основные требования

При изготовлении камеры (шкафа) инкубатора необходимо уделить особое внимание конструкции стенок. Их толщина должна составлять 30–40 мм с обязательным использованием утеплителя.

С наружной стороны каркас обычно облицовывают фанерой или декоративным материалом, а внутреннюю поверхность рекомендуется выполнять из пластика — это более гигиенично и упрощает очистку.

Внутри шкафа следует минимизировать количество труднодоступных мест, где могут скапливаться пух и скорлупа. По возможности все приборы и механизмы, кроме необходимых, выносят наружу, а оставленные внутри элементы должны легко сниматься или разбираться.

Конструкции инкубаторов с одним и несколькими лотками

В инкубаторах с одним лотком обычно делают съемную крышку. В ее центре предусматривают съемный люк размером 150×150 мм, а также одно или два смотровых окна с двойным остеклением.

Через такой люк удобно поворачивать яйца, извлекать цыплят и крупные фрагменты скорлупы. Для долива воды в ванночки в нижней части корпуса также предусматривают закрывающийся люк.

В инкубаторах с несколькими лотками более удобным решением является открывающаяся передняя стенка. В нижней части шкафа желательно оставить свободное пространство высотой около 200 мм. В случае отключения электроэнергии туда можно поместить канистру с горячей водой.

Между лотками и стенками инкубатора необходимо оставлять зазоры 60–70 мм для обеспечения эффективной циркуляции воздуха. Недопустимы конструкции лотков, в которых яйца можно поворачивать только на 90°.

Способы поворота яиц

При инкубации гусиных и утиных яиц важно учитывать, что их предпочтительно укладывать в лотки горизонтально. В этом случае поворот удобнее выполнять путем перекатывания.

Если используется поворот наклоном лотков на 90°, то со 2-го по 15-й день инкубации яйца дополнительно переворачивают два раза в сутки на 180°.

Лотки для инкубации и вывода

Лотки с ручным поворотом, а также выводные лотки изготавливают из сетки с ячейками и бортиками высотой около 70 мм. Инкубационные лотки для улучшения вентиляции выполняют следующим образом: на деревянной раме с шагом 25–30 мм закрепляют прутки из проволоки диаметром 5–6 мм.

Яйца укладывают вдоль прутков. Вместо них можно использовать деревянные круглые валики диаметром 10–15 мм, свободно вращающиеся вокруг своей оси.

При проведении рукой по валикам снизу они вращаются и автоматически переворачивают яйца. Также допускается протаскивание под яйцами ткани, способствующей их вращению.

Сепараторы и механизация поворота

Для облегчения поворота в лоток устанавливают сепаратор, свободно перемещающийся в обе стороны на 75–80 мм. Прутки располагают попарно: расстояние между прутками — 25 мм, между парами — 50 мм. Яйца укладывают боком поперек каждой пары.

Сепараторы могут использоваться и в сетчатых лотках. Они представляют собой рамку с натянутой поперек движения проволокой диаметром 1–2 мм с шагом 50 мм.

Чтобы не открывать инкубатор для поворота яиц, от сепаратора выводят тягу через боковую стенку шкафа. Перемещая ее, яйца перекатывают с одного бока на другой на 180°.

Автоматизация поворота яиц

При необходимости автоматизации поворота механизируют движение сепараторов или наклон самих лотков с частотой 12–24 включения в сутки. Для этого используют реле времени.

Сепаратор должен двигаться по направляющим. Часто в качестве направляющих применяют боковые стенки лотка, однако при этом возможны заклинивания.

Более надежным решением является установка по центральной оси сепаратора металлического стержня диаметром 5–6 мм, выступающего с обеих сторон примерно на 100 мм. Для него в лотке делают прорези-пазы, выполняющие функцию направляющих.

Также применяют вариант с продольными брусками в раме сепаратора, которые движутся по брускам лотка. Для фиксации положения сепаратора используют металлические пластинки, установленные в начале и конце заднего бруска.

Продолжение темы

В следующих частях статьи будут подробно рассмотрены системы обогрева, вентиляции, автоматики и практические схемы сборки инкубатора своими руками.
