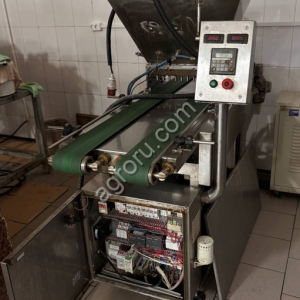

Машина для выдавливания пластилиновых жгутов (2-х шнековая, 4-х ручьевая) и их струнной резки на гот

Оборудование предназначено для работы в составе линии по изготовлению пластилина .

В состав машины входит следующее оборудование:

1. Экструдер 2-х шнековый с бункером для выдавливания 4-х ручьев пластилина.

2. Приемный транспортер пластилиновых ручьев от экструдера.

3. Узел предварительной струнной резки на длинные заготовки.

4. Разгонный транспортер с переходным валом.

5. Узел окончательной резки со сменными рамками струнной резки.

6. Система электронного управления.



Все перечисленные узлы и механизмы должны быть снабжены автономными системами управления с возможностью регулирования скорости движения транспортеров. Все детали конструкции, контактирующие с продуктом, выполнены из материалов, разрешенных к применению Министерством здравоохранения РФ.



Данные виды оборудования должны быть установлены в помещениях, соответствующих действующим строительным нормам и правилам (СНиП), нормам технологического проектирования (ОНТП) для пищевой промышленности, а также требованиям санитарных правил и норм (СанПиН) -96 Госсанэпиднадзора РФ для пищевой промышленности.

Описание работы линии

1 Этап изготовление пластилиновой массы (оборудование Заказчика)

2 Этап пластилиновая масса загружается в бункер экструдера вручную.

3 Этап выдавливание на экструдере непрерывных пластилиновых ручьев.

4 Этап поступление пластилиновых ручьев на приемный ленточный транспортер и нарезка ручьев струнной резкой на длинные заготовки. Скорость приемного транспортера регулируется частотным преобразователем. Нарезка происходит с помощью струны с пневмоприводом по команде от оптического датчика, установленного на конце приемного транспортера (положение датчика регулируется по длине).

5 Этап переход отрезанных длинных заготовок через вращающийся вал на разгонный транспортер. Скорость разгонного транспортера превышает скорость приемного транспортера примерно в 3 раза (регулируется частотным преобразователем).

6 Этап нарезка длинных заготовок на изделия заданной длины на рамке со струнами, расположенными на заданном расстоянии друг от друга. Рамка приводится в движение пневмоприводом по сигналу от оптического датчика, расположенного на конце разгонного транспортера.



Основные технические данные и характеристики

Производительность (в зависимости от экструдера) - кг/час

Электропитание: сеть переменного тока напряжением - 220В+10% 50Гц

Установленная мощность - 2.0 кВт

Расход сжатого воздуха (5-7 бар) - 5 лит/мин

Габариты ДхШхВ - 2000х300х850 мм



Размеры и вес готовых изделий из пластилина

Полученные на машине изделия должны соответствовать образцам (фото№1, фото№2) как по весу и внешнему виду, так и по геометрическим размерам.

Срок изготовления и отгрузки оборудования: 60 -65 рабочих дней при условии поступления 50% предоплаты от суммы счета по договору от Покупателя на р/с Поставщика.
