Автомат наполнения емкостей водой одним насосом

GA-322N-насос предназначен для автоматического контроля за системой орошения, гибкая настройка, 8 программ, исполняемых одновременно. С открытием крана таймера включается насос для подачи воды в систему орошения. Насос питается от 220вольт. Комплектация. 1.Таймер GA322N. 2.Соединительный кабель. 3.Блок реле включения насоса. 4.Батарейки ААА 2шт. 5.Инструкция. Составные элементы таймера: Соединительная гайка ЖК- дисплей Клавиши управления Батарейный отсек и батареи Присоединение шланга Крышка Технические данные таймера: Подключение воды: кран с резьбой 3/4quot; Подключение шланга: 13мм (1/2quot;) для всех шлангов, используемых в системе полива Водное давление: 0 до 6 атм. Водная температура Макс 40 Используемая жидкость: чистая пресная вода Батареи: 2 батарейки ААА по1.5V, Миньон AM/L 26 Блок реле коммутирует 220в, 1квт. Длина соединительного кабеля 3м. Вариант использования GA-322N-насос изображён на рисунке. Емкость установлена в теплице. Насос осуществляет подачу воды в систему капельному полива теплицы. Поплавковый выключатель выключит насос если закончится вода. Кран позволяет регулировать давление в системе полива. Насосом можно поливать из речки, ручья, колодца, скважины. Если у вас нет опыта работы с напряжением 220 вольт, пригласите специалиста. На рисунке показано подключение сети 220в и насоса. На блок реле насоса не должно попадать вода. Инструкция на таймер находится в упаковке с таймером.

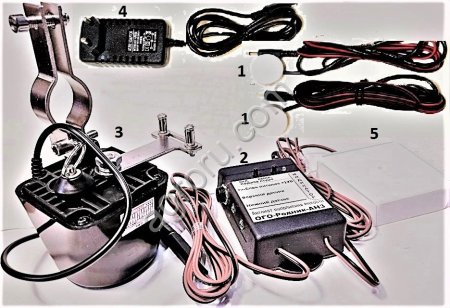

Устройство наполнения емкости водой из водопровода. Предлагается для емкостей из которых производится полив растений или для других нужд в личном хозяйстве. ОГО-Родник-АН1 220 ЭПШВ с питанием от сети 220 вольт. В комплект входит: 1.Поплавковый датчик уровня 2шт. 2.Блок управления. 3.Кабель датчика с разъёмом 2шт. 4.Блок питания ACD 220В gt; +12В. 5.Электрически привод шарового вентиля (ЭПШВ). 6.Инструкция по эксплуатации. Блок питания АС-DC 220-12В-1А. ЭПШВ- питается от напряжения 12в. Подключается к блоку управления разъёмом. Устанавливается на шаровые вентиля с ручкой лепесток, размером от 1 до дюйма. Кронштейном 14 (рис.1) крепится к трубе или вентилю. Винтами на рычаге 15 регулируется захват ручки вентиля. Потянув кольцо 16 вниз можно открыть или закрыть вентиль вручную. На рис.2 пример крепления привода. Длинна кабеля верхнего датчика 2,5 м. Длинна кабеля нижнего датчика 1,5 м. Длинна кабеля ЭПШВ 2,0 м. 12. Габаритные размеры блока управления 82х57х33мм. На блоке управления расположен - индикатор работы блока 11, разъём подключения блока питания 6, разъём подключения нижнего датчика 7, разъём подключения верхнего датчика 8, кнопка закрытия вентиля 9, кнопка открытия вентиля 10. У блока есть выносные кронштейны для монтажа. Кабель ЭПШВ с разъёмом 12 выходит из корпуса рядом с кронштейном. В устройстве есть два датчика уровня воды - верхний вд и нижний нд, смотрите на рис.3 . Если бак пустой поплавки на датчиках опущены. Соответствующие сигналы с датчиков поступают в блок управления 2, который включает привод, открывает вентиль 5, и осуществляется подача воды в бак. Когда бак наполнится водой, с датчиков придут соответствующие сигналы в блок управления. Блок управления выключит привод и закроет вентиль, подача воды прекратится. Подача воды возобновится только когда бак опустеет. При необходимости можно включит и выключить подачу воды кнопками 9 и 10 Такой принцип наполнения бака имеет ряд преимуществ перед пополнением бака посредством поплавкового клапана (принцип работы клапана унитаза). Полив будет осуществляется тёплой водой, что не возможно при пополнении бака водой поплавковым клапаном. При пополнении бака через поплавковый клапан холодная вода опускается вниз бака и сразу поступает в систему полива. Так как поплавковый клапан пополняет бак водой по мере её убывания. Принцип пополнение бака водой способствует цветению воды в баке, потому что не происходит полной замены воды, происходит смешивание старой воды с новой, что позволяет размножатся в воде различным организмам.

Автоматический капельный полив АКП ОГО-Родник позволяет организовать полив в теплице без вашего присутствия (в дождь полива не будет, а в жару полив будет чаще, при холодной погоде реже). АКП ОГО-Родник не требует сложных настроек и прост в установке. Преимущество использования системы АКП ОГО-родник: Первое - ограниченное количество воды будет использовано эффективно особенно при продолжительном отсутствии вас на даче. Второе и главное отличие системы с измерителем влажности почвы от систем, построенных на таймерах. ОГО-Родник учитывает; осадки при открытом грунте, температурный режим в теплицах, при высоких и низких температурах влага из почвы испаряется по разному, потребление воды растениями отличается при росте и плодоношении. Датчик влажности отследит и не будет перелива или засухи, когда нужно польёт, таймеру это не по силам, да и перелив ведёт к вымыванию удобрений и микроэлементов из почвы, позволяет развиваться сорнякам и болезням. Автоматический капельный полив устанавливается в типовые теплицы шириной 3 метра и длинной от 4 до 10 метров, для самотёчного водопровода с давлением не более 2атм. Возможно установка и на гряды с изменением конфигурации системы полива. Выпускается система капельного полива двух видов; для теплицы 3х4м или 3х6м - АКП-6 ОГО-Родник, для теплицы 3х8м или 3х10м - АКП-10 ОГО-Родник. Автоматический капельный полив может комплектоваться автополивом ОГО-Родник-1 с питанием от сети 220в или ОГО-Родник-2 с питанием от батарей. Комплект содержит; oмоторизированный кран со встроенным контроллером 11 (котроллер измеряет влагу в почве посредством сенсора 12 и если влаги мало открывает кран и на оборот), oкапельную ленту 3, oсоединительные фитинги для ленты. Возможен индивидуальный проект системы капельного полива под вашу теплицу. Для установки автополива не нужно специальных инструментов и навыков. Монтаж системы полива начните с разметки гряд в теплице, согласно рисунку т.е. сделайте две гряды по краям теплицы шириной 1,2 метра (см. рис.) и соберите систему полива. Подведите воду к теплице ПВХ шлангом amp;190; 13 от бака или бочки. Бак или бочка должны стоять на высоте 1,5-2 метра. На бак установите кран подачи воды и фильтр для очистки воды. Фильтр защитит капельницы и моторизированный кран от засора. Подайте воду и включите электропитание автополива. Установите щупы согласно инструкции на автополив. Система автополива готова, теперь в теплице не будет перелива или засухи. При посадке рассады пока не развилась корневая система возможно потребуется принудительный полив. Достаньте один щуп из почвы на 1-2 часа. Размеры указанные на рисунке не являются догмой. Вы можете спланировать капельный полив из вашего опыта и ваших знаний. Подумайте! Хороший Новогодний Подарок! На подарок скидка 10%!

ОГО-Родник-Н применяется с системами капельного полива в теплицах, c подачей воды в систему полива насосом. Комплект поставки: 1. Блок питания от сети 220вamp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;+12в. 2.Блок подключения и реле (включения насоса). 3.Измерительные щупы с кабелем. 4. Блок контроллера. 5. Индикатор работы контроллера. 6. Гнездо подключения блока питания. 6. Разъём блока питания. 7. Кабель управления реле. 8. Паспорт на изделие и гарантийный талон. Технические характеристики: Блок питания АС-DC 220-12в-1а. Реле с коммутацией напряжения -220 вольт, мощности -1 квт. Габаритные размеры блока контроллера 112х58х22 мм. Длинна кабеля со щупами 2 м. Длинна с кабеля управления реле 2 м. Вес комплекта 0.4кг. Принцип действия. Автополив ОГО-Родник-Н-220 состоит; из блока контроллера с измерительными щупами, блока подключения и реле, блока питания. В блоке контроллера находятся - плата управления, светодиодный индикатор, (информирующий о работе устройства и о наличии влаги в почве), разъёма подключения блока питания. Измеряя влажность почвы щупами, контроллер выдает команду реле включить или выключить насос для полива. Рекомендации по монтажу. Перед монтажом проведите проверку устройства. Подключите блок питания к сети 220в. Подключите разъём питания к устройству ОГО-Родник-Н-220. Щупы разнесите, создавая имитацию, почва сухая. Индикатор замигает и загорит постоянно, реле включится, щелчок. Соедините щупы вместе металлическими частями, создавая имитацию влажной почвы. Индикатор потухнет, реле выключится, щелчок. Устройство исправно. Выключите питание и установите автополив в систему полива. Блок подключения и реле лучше устанавливать непосредственно у насоса но обязательно защищённом от влаги месте. Кабель 8 можно удлинять. Контакты реле размыкают цепь насоса На рисунке показана схема подключения. Блок можно крепить на скотч или саморезы. На блок не должна попадать влага. Щупы из металла, (рис.1 3) воткните в землю на глубину 4-6cм. По метке на щупе. Предварительно слегка уплотнив грунт, для плотного прилегания к щупу. Расстояние между щупами 30-35см. Каждый щуп расположить от индивидуальной капельницы на расстоянии 15см. При поливе капельной лентой, щупы расположить вдоль капельной ленты на расстоянии 10-15см от ленты. Щупы надо устанавливать в типичное место поливаемого участка, так как это место будет эталонным для измерения влаги в почве. Следите за сохранностью изоляции на щупах. При повреждении изоляции на щупах нарушается точность измерений. Влажность почвы регулируется расстоянием межу щупами и на каком расстоянии находятся щупы от поливаемого места капельницей. Чем больше расстояние от поливаемого места и щупами тем влажнее почва и на оборот. Новогодняя скидка! Отправка товара почтой за счёт фирмы!!! В чем преимущества в использовании системы автополива ОГО-Родник: 1.Постоянный контроль за влажностью почвы (в дождь полива не будет, в жару полив будет чаще, а при холодной погоде реже). 2.Ограниченное количество воды будет использовано эффективно, особенно при продолжительном отсутствии вас на даче. 3.Нет необходимости постоянно следить за влажностью почвы, как если бы вы использовали таймер. Если изменились погодные условия необходимо менять программу на таймере. Растения подросли опять надо менять программу. Наше устройство лишено этого недостатка 4.Вам не надо спешить на дачу, тратить деньги и время, чтобы полить теплицу или грядки в огороде система автополива сделает это самостоятельно.
