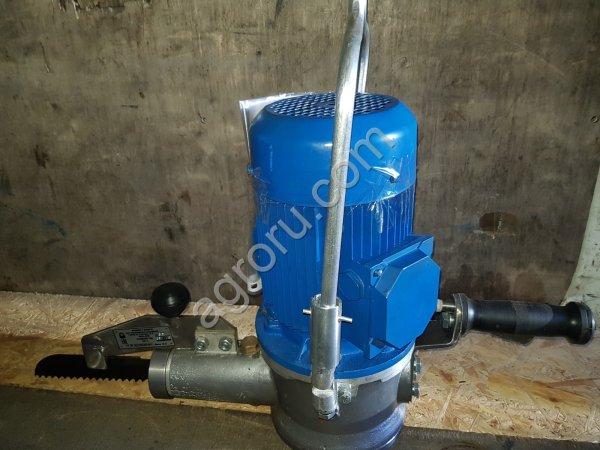

Электропила ФЭГ Назначение
предназначена для продольной распиловки грудной кости крупного рогато
...
Читать далее
го скота и свиней при первичной переработке скота на мясокомбинатах, в убойных цехах.
Описание Пила состоит из корпуса, в котором размещен кривошипно-шатунный механизм, приводящийся во вращение электродвигателем, вертикально закрепленным на верхнем фланце корпуса. Вал электродвигателя прессовой посадкой со ступицей эксцентрика соединяются шпонкой. Эксцентрик посредством шатуна и штока сообщает возвратно-поступательное движение полотну один конец которого присоединяется к штоку, а другой свободно скользит в направляющем пазу лучка. Лучок при помощи болтов крепится к корпусу. Шток скользит в бронзовой втулке, запрессованной в корпус. Поддон закрывает нижнюю часть корпуса и является резервуаром для смазочного масла.
Смазка трущихся деталей производится за счет разбрызгивания масла при работе устройства. Пила поставляется в комплекте с защитно-отключающим устройством (ЗОУ) и двумя пильными полотнами.
Основные технические данные
Параметр Электропила ФЭГ
Длина хода режущего полотна, мм 58
Толщина полотна, мм 1,8
Число двойных ходов пильного полотна, мин-1 890
Габаритные размеры пилы, мм 740х280х450
Мощность, кВт 1.25
Напряжение (В) 380
Масса, кг 36
