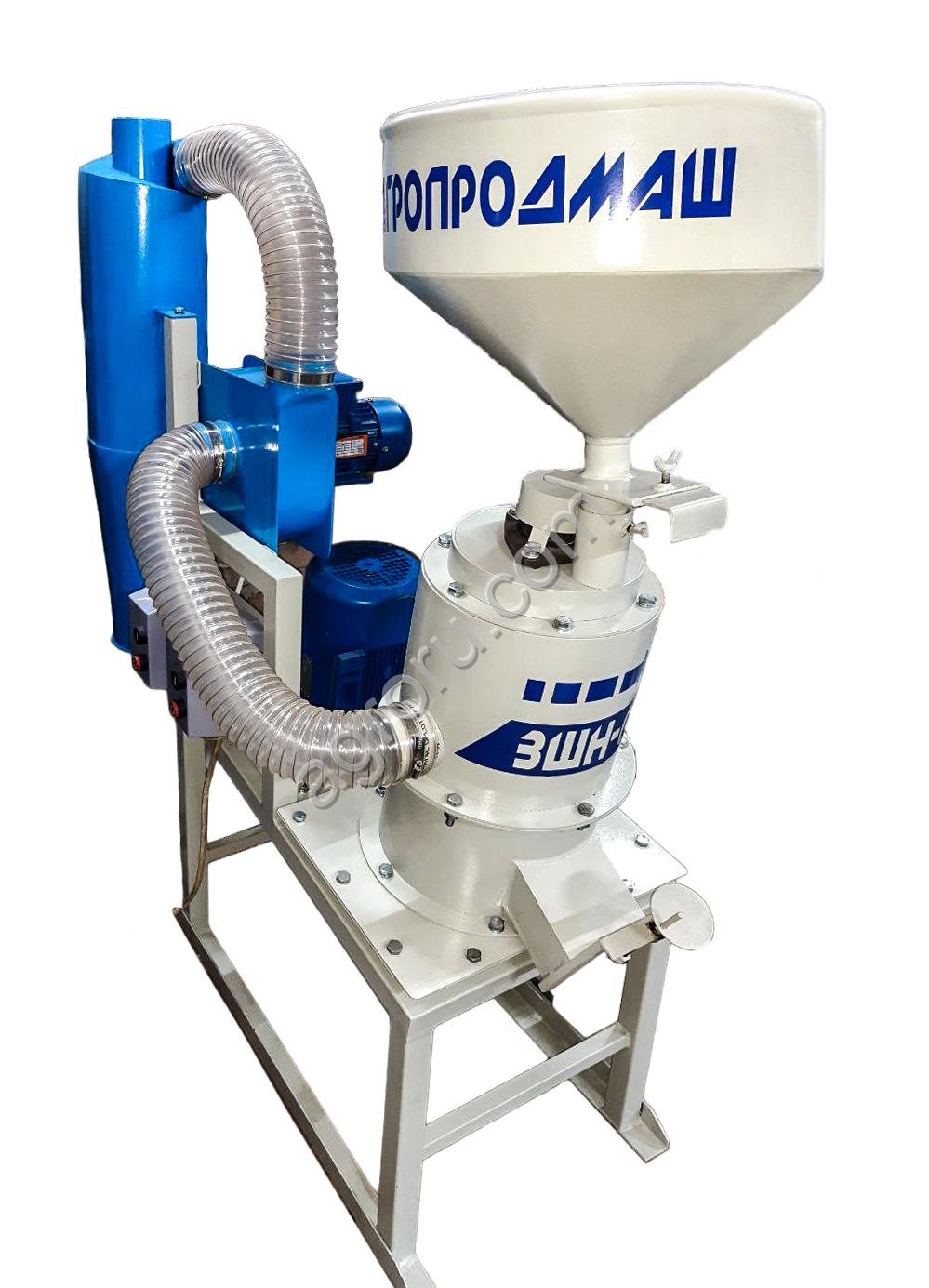

Шелушильная машина для зерна ЗШН-01 с наклонной осью вращения.

Шелушильная машина для зерна ЗШН-01 с наклонной осью вращения.
1 / 1
300 000 ₽
за Штуку
Новочеркасск
Описание
Зерношелушильная наждачная машина ЗШН-01 ( с использованием патента на изобретение по заявке /13)...
Читать далее
.
Машина ЗШН-01 предназначена:
-для шелушения ячменя, гороха, сои, пшеницы, проса, сорго и кукурузы;
-для получения круп (в составе линии);
-для получения компонентов комбикормов.
Машина ЗШН-01 может работать как в автономном режиме, так и в составе линии.
Производительность, т/час, (в зависимости от необходимой степени снятия оболочки)
при шелушении ячменя 0,05-0.10 и более
при шелушении пшеницы 0,05-0.10 и более
при шелушении гороха 0,10-0,15 и более
при шелушении сои 0.10-0.15 и более
при шелушении просо 0,04-0.045 и более
Скорость вращения вала, об/мин 2800
Количество абразивных кругов, шт. 7
Диаметр абразивных кругов, мм 170
Площадь решетного цилиндра, м2 0,25
Мощность электродвигателя, кВт 4.00
Расход воздуха, не более, м3/час 260
Габаритные размеры, мм
длина 900
ширина 800
высота 1700
Масса, не более, кг 100
Устройство и принцип работы
Зерношелушильная наждачная машина с электроприводом и аспирационной системой установлена на раме.
Продукт из бункера самотеком поступает в рабочую зону шелушения, образованную цилиндрической перфорированной обечайкой (ситовой цилиндр) и вращающимися абразивными кругами. В процессе трения зерна о вращающиеся абразивные круги и неподвижный перфорированный цилиндр, а также за счет межзернового трения оболочки отслаиваются и истираются.
Интенсивность обработки зерна устанавливается заслонкой выходного патрубка. Легкие части оболочки и мучка через отверстия цилиндра воздухом удаляются в циклон (циклон, трубопроводы и вентилятор поставляются в комплекте).
Производительность машины и качество шелушения определяется временем нахождения зерна в рабочей зоне, во многом зависит от типа зерна и его качества.
Более подробно о работе и типах шелушильных машин см. в книге Шелушение зерна крупяных культур. Совершенствование технологического оборудования Филин В.М., Филин Д.В. М.: ДеЛи принт, с.
