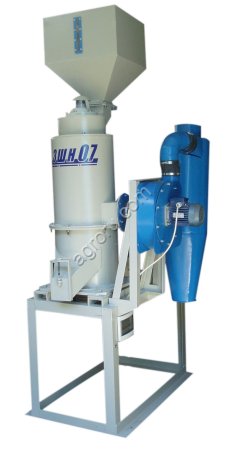

Зерношелушильная машина ЗШН-07 с наклонной осью вращения.

Прочная связь оболочки с ядром у некоторых зерновых культур (пшеница, ячмень, полба, соя, горох и др.) затрудняет процесс шелушения, требует значительных затрат на удаление оболочки. Причем наиболее эффективны те машины, в которых применяется фрикционно-терочное воздействие рабочих органов на оболочку зерна. В таких машинах основная роль в шелушении продукта принадлежит абразивным барабанам или абразивным дискам. Однако на эффективность шелушения оказывают влияние также состояние абразивных поверхностей и зернистость абразивного наполнителя, окружная скорость абразивных дисков, величины отверстий и формы перфорации стальной обечайки, расстояние между абразивными поверхностями и перфорированной обечайкой и др.


Например, в машинах с наклонной осью вращения интенсивность трения значительно выше, чем в обычных зерношелушильных наждачных (ЗШН) машинах. При наклонном положении абразивных дисков один край их располагается выше другого. Во время вращения дисков за счет сил трения зерно поднимается от нижнего к верхнему краю. Однако при подъеме зерно проскальзывает по наклонной поверхности, скатывается к нижнему краю, так как подъем зерна дисками происходит против действия силы тяжести. Таким образом, при наклонном положении дисков усиливается относительное движение зерна и дисков, благодаря чему увеличивается продолжительность воздействия дисков на зерно и повышается эффективность шелушения.
Дальнейшее совершенствование машин с наклонной осью нами проведено в направлении интенсификации воздействия абразивных дисков на зерно за счет создания условий для частичной релаксации внутренних напряжений в зерне в момент приложения к нему сжимающе-истирающего переменного по величине воздействия, увеличения продолжительности трения дисками, применения интерактивного регулирования межзернового давления с последующим разделением смеси продуктов шелушения и отделения ферромагнитных включений. Более подробно описание принципа работы такого шелушителя приведено в кн. Фили В.М., Филин Д.В. Шелушение зерна крупяных культур. Совершенствование технологического оборудования. М.: ДеЛи принт,2002. -135с.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ ЗШН-07
Производительность при шелушении, т/ч

Ячмень 0.65-0.70;

Горох 1.00-1.20;

Пшеница 0.70-0.90;

Просо 0.40-0.50.

Количество абразивных кругов, шт 7

Диаметр абразивного круга, мм 250

Площадь решетного цилиндра, м кв 0.42

Аэродинамическое сопротивление, мм вод.ст. 45

Расход воздуха, м куб, не более 360

Мощность электродвигателя, кВт

ротора, 1500 об/мин 11

вентилятора , 3000 об/мин 0.55

Сеть 3 фазы, 380 В

Габаритные размеры, мм

Длина 900

Ширина 850

Высота 2250

Масса, кг, не более 300
