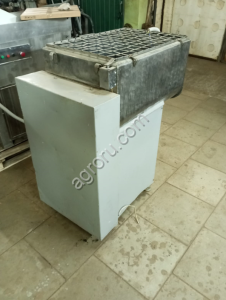

Назначение:Фаршмешалка МШ-1 серии М2ФМ предназначена для перемешивания компонентов колбасного фар
...
Читать далее
ша в линиях по приготовлению колбас, сосисок, сарделек и т.д.
Принцип работы:
По принципу действия мешалка двухшнековая, реверсионная, с торцовой разгрузкой. Главным считается направление вращения шнеков к центральной оси емкости, т.к. при этом происходит наиболее интенсивное перемешивание фарша, в плане он совершает замкнутое круговое движение по объему емкости. РАМА сварной конструкции, выполнена из стального профиля и служит для размещения на ней всех составных частей мешалки. Рама облицована панелями на 4-х виброопорах.
ЕМКОСТЬ имеет правильную омегообразную форму сечения и служит для размещения в ней двух шнеков, и непосредственно для приема и перемешивания фарша. Емкость сварной конструкции, выполнена из листовой нержавеющей стали. На открытом торце емкости имеются два разгрузочных окна. Окна закрываются крышками, герметизируются резиновыми прокладками по периметру крышки и фиксируются рычагом-ручкой при его повороте в вертикальной плоскости. При открытых окнах рычаг фиксируется в ушко. С другого торца емкости установлены две подшипниковые опоры. Они крепятся к силовому фланцу шпильками. Опоры служат для передачи крутящего момента к шнекам от электропривода и представляют собой круглый корпус, внутри которого имеются: бронзовая втулка, вал, упорное кольцо, сальниковое и манжетное уплотнение, а также поджимная гайка. Упорное кольцо служит для восприятия возможной осевой нагрузки обоих направлений. Подшипниковая опора снабжена масленкой для набивки смазки в бронзовую втулку. На валу одной из опор крепятся на шпонке ведомая звездочка и шестерня передачи крутящего момента ко второму шнеку. На валу второй опоры установлена на шпонке аналогичная шестерня для восприятия крутящего момента с одновременной сменой направления вращения. Ведущая звездочка располагается на валу червячного редуктора электропривода. Емкость мешалки сверху закрыта решеткой, для ограничения доступа к вращающимся шнекам.
