Бульдозер

Бульдозер - землеройно-транспортная машина на базе гусеничного трактора или колесного тягача со сменным навесным оборудованием для послойной разработки и перемещения грунта (рис.1). Оборудование состоит из отвала - лобового щита с боковыми открылками, рамы и механизма управления отвалом. Применяются бульдозеры с неповоротным и поворотным отвалом. Неповоротный отвал установлен постоянно перпендикулярно продольной оси трактора, и бульдозер может перемещать грунт только впереди отвала. У бульдозеров второго типа отвал можно повернуть в любую сторону и установить под углом 60? по отношению к продольной оси трактора и наклонить на 6... 10° в вертикальной плоскости. Такой бульдозер может перемещать грунт в сторону и выполнять грубые планировочные работы, т. е. имеет большие технологические возможности.

В транспортном положении отвал поднят, в рабочем - опущен.на основание и при движении бульдозера врезается в грунт. По типу привода бульдозеры бывают: с механическим, гидравлическим и дизель-электрическим приводом. В бульдозерах применяются преимущественно гидравлические насосные и электрические системы управления.

По типу управления отвалом различают бульдозеры с канатным и гидравлическим управлением. Более эффективным является гидравлическое управление, обеспечивающее принудительное заглубление отвала, тогда как при канатном управлении он опускается на грунт только под действием собственной массы. Отвал сконструирован таким образом, чтобы обеспечить наиболее эффективную разработку, накопление грунта в призму и его перемещение. При движении бульдозера срезаемый слой грунта накапливается до тех пор, пока не достигнет верха отвала. В транспортном положении отвал поднимается на поверхность грунта, срезая неровности или засыпая грунтом впадины, происходит планировка поверхности. Если же бульдозер делает послойную отсыпку насыпи, то отвал находится на расстоянии от основания, равном толщине отсыпаемого слоя.

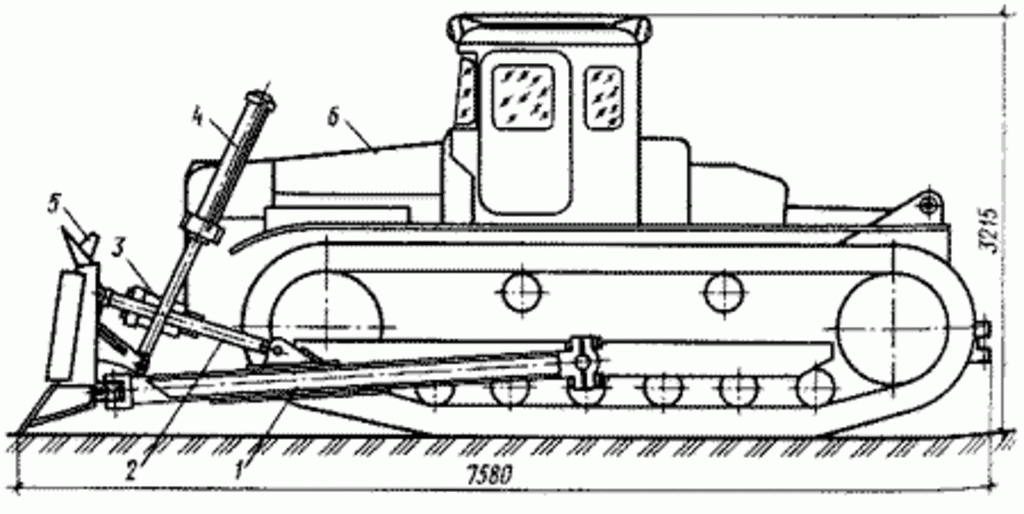

1 - толкающая рама; 2 - раскосы; 3 - гидродвигатель перекоса отвала; 4 - гидродвигатель подъема и опускания отвала; 5 - отвал; 6 - базовый трактор

Область применения бульдозеров: разработка и перемещение грунта на расстояние до 100 м при устройстве автодорожных и железнодорожных насыпей из резервов, сооружение плотин, устройство котлованов и каналов, планировка площадок и отделка земляных сооружений. Кроме этих основных работ бульдозер может выполнять многочисленные подготовительные, вспомогательные и хозяйственные работы. Это расчистка строительных площадок, очистка дорог и аэродромов от снега, уборка мусора и др. Бульдозеры работают и в комплекте с другими землеройными машинами, выполняя, например, послойное разравнивание грунта для уплотнения при отсыпке насыпей автосамосвалами. Их используют также в качестве толкачей скреперов при наборе грунта. Для этой цели бульдозерный отвал оборудуют дополнительным навесным устройством - толкающей рамой. Мощные бульдозеры имеют в качестве навесного оборудования рыхлители, что существенно расширяет область их применения, позволяя использовать в плотных и мерзлых грунтах.

Столь обширная область применения бульдозеров позволила сделать эти машины наиболее распространенными (наряду с экскаваторами) в строительстве. Ими выполняются около 40 % общего объема земляных работ. В зависимости от технических и технологических характеристик земляных сооружений и видов выполняемых работ к бульдозерам предъявляют различные производственные требования и применяют машины, соответствующие этим требованиям мощностью, ходовым оборудованием, типом привода, наличием навесного оборудования и другими техническими характеристиками.

Главным параметром бульдозера является тяговый класс или тяговое усилие базового трактора (тягача). Наибольшее распространение в строительстве получили три группы бульдозеров: 1) легкие, с тяговым усилием до 60 кН; 2) средние, с тяговым усилием 100...150 кН; 3) тяжелые, с тяговым усилием 250 кН и выше. Машины первой группы применяют в основном как комплектующие на вспомогательных и хозяйственных работах, а в малогабаритном исполнении - в стесненных условиях. Машины второй группы используют на основных работах при разработке грунтов первой - третьей групп (с рыхлителями и более плотных), а тяжелые бульдозеры выполняют основные работы на крупных объектах и в районах с экстремальными природными условиями. Например, в группе тяжелых бульдозеров на тракторах тягового класса 25 распространен бульдозер ДЗ-118 с электромеханической трансмиссией и гидравлическим приводом, который обеспечивает подъем и опускание отвала на необходимую высоту или глубину и изменение угла резания. Бульдозер оборудован на базе промышленного трактора ДЭТ-250М мощностью 243 кВт. Такая мощность позволяет разрабатывать грунты любой категории, включая мерзлые и взорванные скальные породы.
