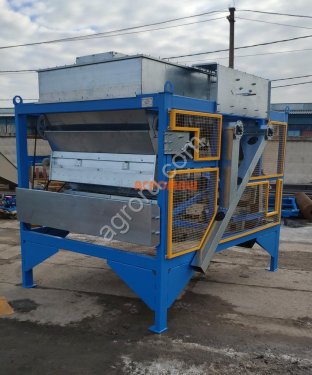

Зерноочистительная машина ВРМ-70 (Аналог Petkus K527)

Описание и устройство

Машина ВРМ-70 (Аналог Petkus K527) состоит из:

Приемная камера и питающее устройство

Приемный патрубок, d 200мм под стандартный подводящий зернопровод.

Имеет разборную конструкцию, что позволяет заменить любую изношенную деталь отдельно.

Камера оснащена шнеком, который равномерно распределяет зерновой поток по всей ширине машины.

Имеет впускной клапан, позволяющий выставить равномерный потока по всей ширине машины.

Аспирационным каналом для очистки зерна воздушным потоком.

Верхний решетный стан

Оснащен комплектом из 15 оцинкованных решет с круглыми отверстиями (стандартная комплектация).

Имеет возможность изменения угла наклона.

Очистку решет и равномерное распределение материала по длине сит обеспечивает скребковый транспортер.

Скатный лист возвращает материал в зону делителя второго стана тем самым равномерно распределяя нагрузку по решетам.

Для контроля процесса очистки решетная поверхность освещается взрывобезопасным диодным светильником.

Нижний решетный стан

Содержит делитель для равномерной загрузки двух плоскостей решет нижнего стана.

Оснащен комплектом из 20 оцинкованных решет с щелевидными отверстиями.

Имеет возможность изменения угла наклона.

Очистку решет обеспечивает щеточный механизм с возможностью регулировки хода щеток и поджима к решетам.

Закрытая зона очистки не дает зерновкам выскакивать из стана.

Воздушная система с двумя воздушными каналами

Машина оборудована двумя воздушными аспирационными каналами.

Первый воздушный аспирационный канал расположен после приемного шнека и предназначен для очистки вороха от половы и пыли.

Второй канал располагается на выходе из машины и может работать как дополнительная аспирация для удаления половы и пыли или же работать для удаления щуплых семян (с меньшей плотностью чем основные).

Для контроля работы аспирационной системы в корпусе машины встроены смотровые окна.

Для точной регулировки во втором канале имеется дроссельная заслонка, которая задает скорость потока воздуха.

Объем воздушных потоков проходящих по каналам аспирации плавно регулируется с операторского места заслонками.

Система аспирации

Мощная система аспирации оснащена двигателем 11 кВт.

Болтовые соединения корпуса вентилятора.

В комплект входят необходимые для подключения патрубки.

Комплектуется двумя циклонами ЦОЛ-6.

Рама

Корпус изготовлен из профильной трубы 60х60 и 120х60.

Крыша машины собрана из отдельных частей, которые можно снимать для обслуживания питающего устройства и воздушного сепаратора, а также извлечения крупных кусков, попавших в питающее устройство.

Защитно-декоративное обрамление агрегата изготовлено из листовой стали.

Смотровые окна для контроля работы движущихся частей механизмов и распределения культуры по решетным станам.
