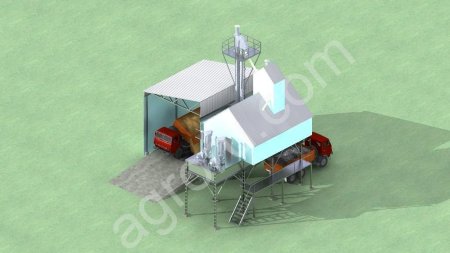

ЗАВ-20

Зерноочистительный агрегат ЗАВ-20 или ЗАВ-40 в стандартном исполнении состоит из
4х основных частей
Трех или четырех - бункерного металлического модуля (несущие колонны, бункера
резервного накопления, отгрузки готового материала, фракций отходов, а также каркас
надбункерного помещения и фонаря).Конструкции завальной ямы, и навеса завальной
ямы, подъездных пандусов.
Комплекта машин для первичной очистки зерна, предварительной и вторичной очистки
зерна (опционально).
Транспортного оборудования (нории, транспортеров) и зернопроводов.
Электрической части, куда входит станция управления, цепи питания машин и
освещения агрегата ЗАВ-20, ЗАВ-40
Процесс подготовки продовольственного зерна агрегатом ЗАВ-20 или ЗАВ-40
начинается с загрузки материала в завальную яму, откуда зерно попадает в приемный
бункер загрузочной нории ЗАВ-20, ЗАВ-40 затем дозировано с помощью заслонки
подается в норию. Загрузочная нория загружает воздушно-решетную
зерноочистительную машину, либо бункер резерва ЗАВ-20, ЗАВ-40. Зерно пройдя
воздушно-решетную очистку, выгружается в отгрузочный бункер, либо с помощью
транспортера или промежуточной нории подается на дополнительную очистку
триерными блоками. После вторичной очистки зерновой материал выгружается в
отгрузочный бункер, и в автотранспорт.
Зерноочистительный агрегат ЗАВ-20 в отличие от ЗАВ-10 имеет две машины первичной
очистки и два триерных блока, образующих две параллельные технологические линии.
На ЗАВ-20 предусмотрено шесть технологических схем работы.
Схема аналогична схеме базового агрегата с той лишь разницей, что у ЗАВ-20 работают
одновременно две линии. Материал после загрузочной нории разделяется
клапаном-распределителем на два потока, поступающих на правую и левую линии.
Отходы от триеров подаются в секцию фуража пневмотранспортером. По схеме 2 и 3
работает воздушно-решетная машина и блок бункеров только правой или левой линии.
Эти схемы применяют в том случае, если на ЗАВ-20 подается малое количество зерна
или если одна из линий неисправна.
На случай, если поступающий материал не требует триерной обработки, предусмотрены
еще три схемы работы ЗАВ-20, аналогичные схемам 1, 2 и 3, но без триера. Возможна
работа всех машин и в наладочном режиме.

Центробежно-инерционный отделитель служит для отделения легковесных примесей из
засоренного воздуха и состоит из неподвижного жалюзийного барабана, отстойника и
переходника с дросселем.
Технологический процесс агрегата ЗАВ-20 протекает следующим образом. После
въезда автомобиля на автомобилеподъемник 1 включают его гидроцилиндры и
платформа вместе с автомобилем поворачивается с наклоном па угол до 35...370, а
зерновой материал при этом ссыпается с кузова в завальный бункер 2. Через входное
окно завального бункера зерновой материал поступает в нижнюю головку загрузочной
нории. Количество поступающего материала регулируют заслонкой, управляемой с
рабочего места. Загрузочной норией 5 материал поднимается и, разделенный
распределителем 6 на выходе из нории на две равные части, по зернопроводам 7
поступает в приемные камеры двух параллельно работающих воздушно-решетных машин
8. Система распределительных клапанов и устройств позволяет частично или полностью
направлять зерновой материал в воздушно-решетные машины или в бункер резерва для
создания запаса зернового материала на случай неритмичного подвоза его к агрегату. В
бункер резерва по зернопроводам сбрасывается также и излишек зернового материала
при переполнении приемных камер зерноочистительных машин. В нужный момент
зерновой материал из резервного бункера выпускается самотеком в завальный бункер.
После выделения из зернового материала воздушно-решетными машинами легких,
крупных и мелких примесей, а также щуплых и мелких семян он направляется
передаточным транспортером 14 в триерные блоки 15. Из триерных блоков очищенное
от длинных и коротких примесей зерно поступает в бункер чистого зерна 16.
Легкие и крупные примеси, выделяемые из зернового материала воздушно-решетными
машинами, и длинные примеси, извлеченные из очищаемого зерна в овсюжных
цилиндрах, поступают в бункер примесей 18. Фуражное зерно, выделенное из зернового
материала воздушно-решетными машинами и кукольными цилиндрами, направляется в
бункер фуражного зерна 19.
Триерные блоки в зависимости от состава очищаемого зерна могут быть настроены на
отделение только коротких или только длинных примесей (параллельная работа
цилиндров) или на отделение одновременно длинных и коротких примесей
(последовательная работа цилиндров).
При отсутствии в зерновом материале длинных и коротких примесей триерные блоки
отключают и очищенное воздушно-решетными машинами зерно, минуя триерные
цилиндры, передаточным транспортером 14 подается в бункер чистого зерна 16.
Агрегат ЗАВ-20 может работать двумя параллельными линиями или одной, если на
обработку поступает мало зернового материала или одна линия неисправна.
Централизованная воздушная система работает так. Воздух засасывается в систему
вентилятором 12 по воздуховодам из воздушных каналов воздушно-решетных машин 8 и
от пневмотранспортера коротких примесей, выделенных триерными блоками.
Засасываемый с легкими примесями и пылью воздух при проходе через
центробежно-инерционный пылеотделитель получает вращательное движение. При
этом примеси отбрасываются в радиальном направлении, оседают в отстойнике и по
трубопроводу 17 ссыпаются в бункер примесей. Воздух, очищенный от легких примесей,
засасывается сквозь щели жалюзи иного барабана и выбрасывается в атмосферу.
Транспортируемые воздухом в пневмотранспортера короткие примеси из кукольных
цилиндров осаждаются в делителе и ссыпаются по зернопроводу в бункер фуражного
зерна 18.
Машины агрегата включают в работу в порядке, обратном последовательности
выполнения ими технологического процесса в линии. Вначале включают
централизованную воздушную систему, затем триерные блоки 15, передаточные
транспортеры 14, воздушно-решетные машины 8, загрузочную норию 5. Очередную
машину подключают после того, как предыдущая достигнет нормального режима. После
включения всех машин постепенно открывают заслонки нории и распределители 6 перед
воздушно-решетными машинами 8.
Зерноочистительный агрегат ЗАВ-10 по назначению и технологическому процессу не
отличается от ЗАВ-20, но имеет лишь одну технологическую линию: она состоит из
ветро-решетиой машины ЗАВ-10.30.000, триерного блока ЗАВ-10.90.000 и
централизованной воз душной системы ЗАВ-10.60.000. Воздушная система не имеет
пневмотранспортера с делителем для отвода от триерных блоков коротких примесей.
Последние, направляются в бункер фуражного зерна самотеком.
