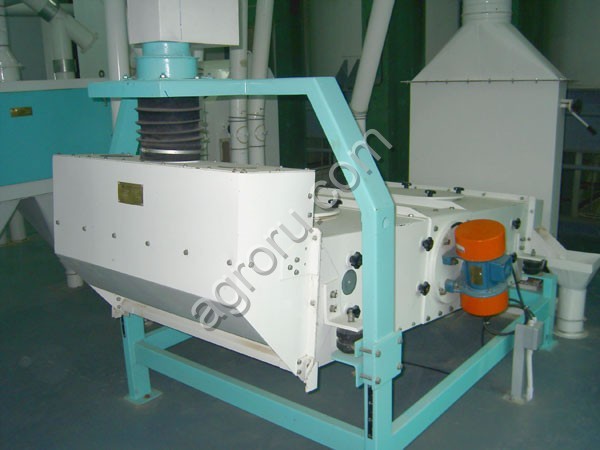

Вибрационный сепаратор ZDQL-125С 25 т/ч

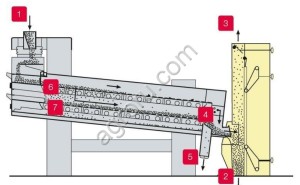

Особенности и устройство

Приемная камера

Камера выполнена на разборных соединениях и позволяет заменить любую изношенную деталь отдельно

Оснащена распределительным шнеком который растягивает зерновой поток по всей ширине машины

Регулировочным клапоном который выравнивает интенсивность потока по ширине

Аспирационным каналом для очистки зерна воздушным потоком

Делителем зернового потока пополам на два стана

Осадительной камеры для предварительной очистки воздуха от тяжелой фракции легких примесей

Центробежный вентилятор

Корпус "улитки" выполнен на болтовых соединениях.

Рабочее колесо сварено и отбалансированно.

Рама

Выполнена в заводском стапеле в сварном варианте.

Все швеллера и детали рамы выполнены на лазерном раскройном комплексе , что дает им высокую точность изготовления.

Фасонные изделия выполнены на лазерном раскройном комплексе.

Комплект станов

Выполнены на болтовых соединениях (отсутствует термические поводки и ослабление метала).

Используется горячекатанный прокат толщиной 2 мм.

Раскрой произведен на лазерном комплексе с последующей доштамповкой.

Отгрузочный транспортер

Выполнен полностью разборным.

На выходе имеет поворотный носок для ориентирования потока зерна.

По заказу оснащается доп секцией для отгрузки очищенного продукта в камаз.

Щеточный механизм очистки

Обеспечивает лучшую очистку решет из всех возможных.

Выполнен на базе контр привода.

Отбор мощности идет через главный вал от основного привода.

Регулируемый ход щеток позволяет очищать всю поверхность решет.

Регулируемый поджим щеток позволяет по мере износа щетины производить регулировку и настройку очистки решет.

Механизм хода

Обеспечивает перемещение машины в процессе очистки зерна.

Скорость перемещения задается частотным преобразователем.

Привод осуществляется за счет редуктора Bonfiglioli, что гарантирует его безотказную работу.

Специальные колеса и диски от промышленной погрузочной техники обеспечивают устойчивую

работу машины и легкость ее перемещения по току.

Разъединительные муфты позволяют отключить привод от колес и буксировать машину.

Документация:

Паспорт.

Производительность: не менее 12 т/ч за час основного времени на пшенице с объемной массой 760 г/л при влажности 16% и содержании примеси 10%, в том числе сорной 3%

Установленная мощность:4,0 кВт
