Машина гусеничная МТЧ-4 предназначена для машинизации работ в лесной промышленности в макроклимат
...
Читать далее
ических районах с умеренным климатом по ГОСТ .

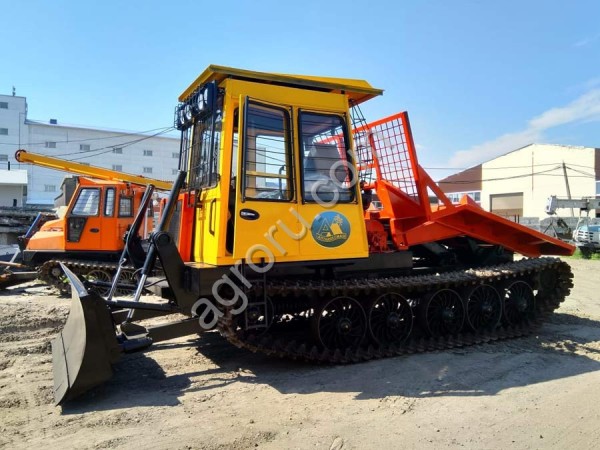

Машина гусеничная МТЧ-4 основная модель: с канатно-чокерным трелевочным оборудованием, погрузочным устройством, толкателем, гидроприводом погрузочного устройства, блоком лебедки с раздаточной коробкой предназначена для трелевки крупномерного и среднего леса в полупогруженном состоянии, торцовки и окучивании хлыстов и деревьев (высота штабеля до 1 м).
Технические характеристики:
Тяговый класс - 4;
Максимальная скорость передвижения, км/ч - 2,3-10,2;
Дорожный просвет, мм - ;
Ширина гусеницы, мм - 500/550/600;
Удельное давление движителя на грунт( ширина гусеницы 500 мм), кгс/см2 - 0,3995%;
Двигатель ЯМЗ-236М2 / А-01МРСИ:
Производитель - ЯМЗ / АМЗ;
Количество цилиндров - 6 / 6;
Рабочий объем цилиндров, л - 11,15 / 11,15;
Мощность эксплуатационная, кВт (л.с.) - 132,0 (180) / 95,5 (130);
Максимальное значение крутящего момента, Н м - 667 / 695;
Тип системы охлаждения - жидкостная, с принудительной циркуляцией;
Подвеска - полужесткая, рычажно-балансирная с четырьмя каретками, передние каретки подрессоренные;
Трансмиссия - механическая с ленточными тормозами;
Коробка передач - 4-ступенчатая с подвижными шестернями;
Муфта сцепления (установлена на дизеле) - двухдисковая постоянно замкнутого типа с гасителем крутильных колебаний;
Число передач: переднего хода (с реверс-редуктором) - 4(8); заднего хода (с реверс-редуктором) - 1(4);
Диапазон скоростей, км/ч: 2,28...12,79;
Механизм поворота - планетарный, сдвоенный, одноступенчатый с двумя сухими ленточными планетарными и двумя остановочными тормозами;
Кабина - трехместная, цельнометаллическая, каркасная, шумовиброизолированная;
Электросистема (Напряжение сети, В) - 24;
Аккумуляторная батарея в наличии;
Гидравлическая система - с двумя гидронасосами и двумя гидравлическими баками;
Номинальная объемная подача гидронасоса, л/мин** - 24,5;56 / 15,7;45,3;
Распределитель - трехсекционный;
Гидроусилители управления - следящего действия по перемещению;
Объем масляного бака, л - 80;
Объем топливного бака, л - 200.
Габаритные размеры, мм:
длина - 5;
ширина* - ; ;
высота (со снятым воздухозаборником) - ;
Масса, кг:- конструкционная - 3,5%;- эксплуатационная - 3,5%.
* -в зависимости от исполнения
**-справочные данные
Технологическое оборудование
Лебедка - однобарабанная реверсивная
Максимальное расчетное тяговое усилие лебедки, кН (кгс) - 138 ()
Редуктор лебедки - шестеренчатый двухступенчатый (коническая и цилиндрическая пары)
Включение барабана зубчатой муфтой с ручным рычажным управлением
Диаметр барабана 296 мм
Канатоемкость барабана (при диаметре каната 22,5...25,5мм) - 50 м
Раздаточная коробка - механическая с цилиндрическими прямозубыми шестернями, с реверсивным приводом к редуктору лебедки
Тормоз раздаточной коробки - ленточный с механизмом свободного хода
Скорости перемещения каната лебедки (расчетные) при частоте вращения коленчатого вала дизеля 28,3 об/с; м/сек.: наматывание - 0,821 ... 1,022 / разматывание - 0,985 ... 1,227
Погрузочное устройство - сварной откидной щит с устройством для подъема задней части погрузочного щита в поднятом положении при проведении техобслуживания и ремонта заднего моста в условиях лесосеки.
Способ сбрасывания щита -посредством гидропривода
Максимально допустимая вертикальная нагрузка на погрузочное устройство, кН (кгс) - 68,7(7000)
Наибольшая масса трелюемого пакет, кг: комлями вперед / вершинами вперед -
Толкатель (бульдозерный отвал, каток осветлитель культур, бульдозер клиновой): сварной гидроуправляемый. Управление из кабины при помощи рукоятки управления гидрораспределителем.
