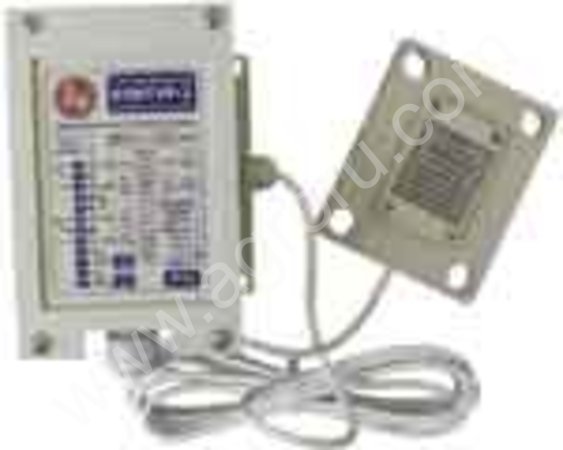

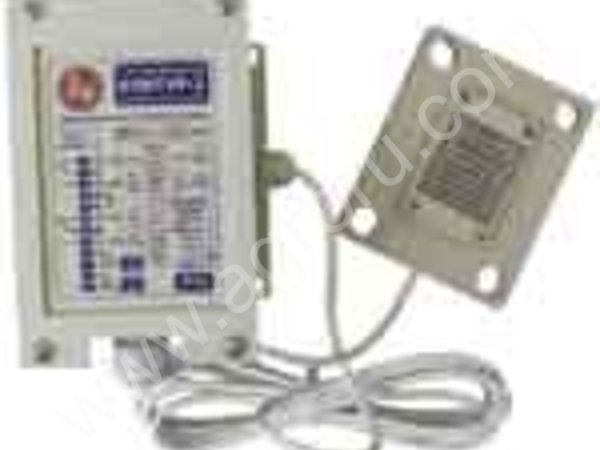

Сигнализаторы движения и подпора РДДП-01 и РДДП-01А

Датчики РДДП-01 и РДДП-01А определяют все возможные состояния внутри бункера или самотёка: нет продукта, движущийся поток или подпор. Содержат два независимых канала: движения и подпора. Выходом каждого канала является перекидной контакт реле. Приборы представляют собой микроволновые радары и имеют широкую область применения. Например, с их помощью можно обеспечить постоянное наличие в продуктопроводе потока материала: сигнал о подпоре включает разгрузку, а об отсутствии продукта – подачу сырья. О нормальном ходе технологического процесса сигнализирует реле наличия движения. Датчики отличаются между собой напряжением питания: РДДП-01 питается от промышленной сети переменного тока (~187…242 В, 49-51 Гц), а РДДП-01А – от постоянного напряжения 24+3 В.
В радиопрозрачном пластиковом корпусе сигнализатора установлен приёмо-передающий модуль, который излучает внутрь объекта микроволновые колебания. При движении продукта за счет эффекта Допплера частота отражённого радиосигнала отличается от излучённой. Разность частот приводит с срабатыванию реле канала контроля движения. Часть сигнала проходит сквозь поток и поступает в выносной детектор. Когда бункер или материалопровод будет заполнен продуктом, амплитуда напряжения в приёмнике падает, вызывая срабатывание реле канала контроля подпора.
Все сыпучие вещества в определенной степени пропускают микроволновый луч. Чувствительность канала подпора регулируется так, чтобы его реле не срабатывало на слой «налипания». Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нем металлических примесей и т. д. Она может составлять от 300…500 мм для легких сухих материалов до 10…15 мм – для влажных или металлосодержащих веществ. Расстояние между сигнализатором и детектором (размер бункера) может составлять от 0,3 до 1,5 метров, а расстояние между сигнализатором и потоком продукта – до 0,5 м. Время срабатывания реле каждого канала независимо регулируется в пределах от 1 до 20 сек, причем это может быть задержка включения реле, отключения реле или симметричная задержка. Максимальный ток, коммутируемый контактами каждого реле – 2 А при напряжении до 250 В. Степень защиты корпуса сигнализатора – IP54, а детектора – IP65. Диапазон рабочих температур – от –40 до +40 ОС.
