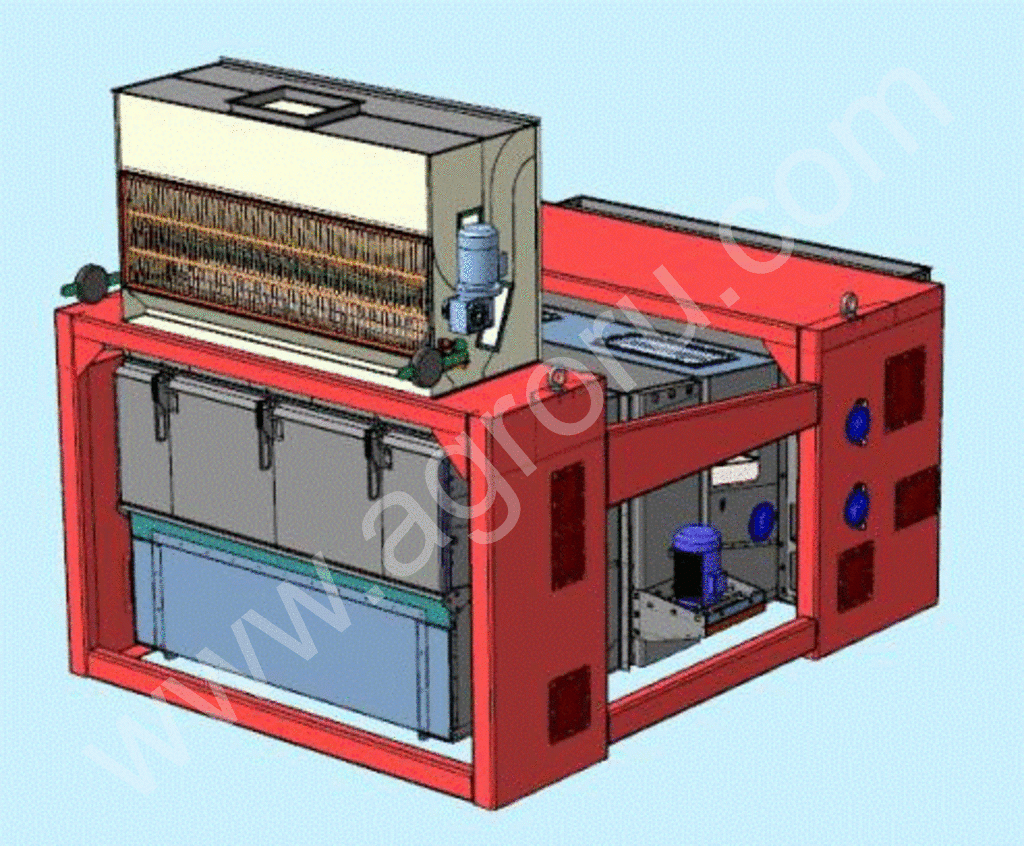

Сепаратор БСХ-200 с пневмоканалом и питателем

Сепаратор зерноочистительный модели БСХ-200 (далее – сепаратор) предназначен для очистки зерна (пшеницы, ржи, овса и др.) от примесей, отличающихся от него геометрическими размерами и аэродинамическими свойствами.

Сепараторы предназначены для использования в качестве зерноочистительных машин на предприятиях агропромышленного комплекса, в том числе на взрывоопасных производственных объектах.

Сепараторы изготовляются по 3-й категории ГОСТ 15150 в климатическом исполнении «У» для внутреннего рынка и экспорта в страны с умеренным климатом. При этом сепараторы должны надёжно работать в рабочих режимах при температуре от минус 10 до плюс 40°С, относительной влажности 80% при среднегодовой температуре плюс 15°С, атмосферном давлении от 650 до 800 мм.рт.ст.

Технические характеристики сепаратора .

Наименование параметра

Значение

1.* Призводительность техническая, т/ч:
предварительная очистка (элеваторный режим) - 200
окончательная очистка (мельничный режим) для пшеницы влажностью до 15% и содержанием сорных примесей до 3% - 50
2. Эффективность очистки от сорных примесей, %, не менее:
- предварительная очистка - 20
- окончательная очистка для пшеницы влажностью до 15% и содержанием сорных примесей до 3% - 80
3. Установленная мощность не более - 2,95 кВт
4. Расход воздуха, м3\ч, не более:
- на пневмосепарирование до сепаратора - 8500
- на пневмосепарирование после сепаратора - 8500
5. Частота круговых колебаний решетного кузова С-1 - 5,0(300)(кол/мин)
6. Радиус круговых колебаний кузова не более - 14±2 мм
7. Габаритные размеры мм, не более, сепаратора (без циклона):
- длина - 3830
- ширина - 3110
- высота - 2950
Занимаемая площадь не более - 15,00 м2
Масса не более - 3850 кг
Срок службы - 8 лет
Примечание.* Производительность техническая, указанная в строке 1, относится к очистке исходного сырья – пшеницы, с объемной массой 760 кг/м3 (при установке решет в соответствии с рекомендациями ) и содержанием примесей (семян сорных и культурных растений):
- для предварительной очистки до 15 % при влажности до 20 %;
- для вторичной очистки с содержанием сорной примеси до 3 % при влажности до 15 %.
При увеличении вышеуказанных норм засоренности и влажности исходного материала техническая производительность сепараторов уменьшается на 2 % на каждый процент увеличения засоренности и на 5 % на каждый процент увеличения влажности.
Для очистки других культур, отличных от пшеницы, производительность уменьшается следующим образом:
- для ржи и кукурузы - до 90%;
- для проса и ячменя - до 80%;
- для гречихи и овса – до 70%;
- для подсолнечника - до 50% от номинальной.
