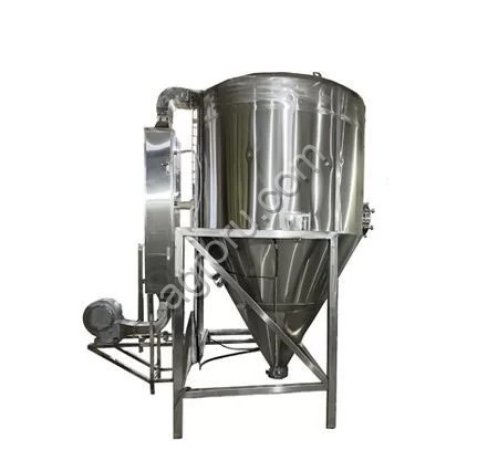

Распылительная сушилка, 10 л/ч по испаренной влаге

Дать объявление

Агрору

Товары

Прочее молокоперерабатывающее оборудование

Распылительная сушилка, 10 л/ч по испаренной влаге

1 / 1

5 445 350 ₽

за Штуку

Алена

Позвонить

Написать

Новосибирск

Описание

Процесс сушки, выполняемый в специальных сушильных камерах. Технология процесса достаточно проста...
Читать далее : подготовленное заранее молоко и нагретый до определенной температуры воздух с помощью насоса перемещаются в сушильную камеру. Молоко, распыленное таким образом, подлежит сушке, затем удаляется из камеры и поступает на фасовку.

Режим управления: Автоматический.

Технология процесса: подготовленный заранее продукт насосом высокого давления подается в камеру сушки через распылительную форсунку, что позволяет получить однородный, равномерно распределенный туман, содержащий частицы продукта.

Одновременно подается воздух, нагретый до температуры от 170ºC до 190ºC. После фильтрации и нагрева воздух подается в распределитель, который находиться в верхней части башни. Горячий воздух равномерно поступает в сушильную камеру по спиральной снисходящей траектории. Одновременно с потоком горячего воздуха, поступающего сверху, подается поток горячего воздуха и снизу. За короткое время контакта с горячим воздухом исходный продукт может быть высушен до конечного продукта. Выгрузка осуществляется через циклоны. Конечный продукт проходит циклон, в котором расположен фильтр тонкой очистки. В данном оборудовании пар отделяется от конечного продукта и поступает на влажный скруббер. Конечная очистка воздуха происходит во влажном скруббере. Продукт поступает в циклон с рукавным фильтром, в котором сухие частицы под действием центробежной силы опускаются на дно циклона и через шлюзовой канал поступают в бункер для сбора продукта, либо по пневмотрассе для дальнейшей транспортировки. В свою очередь, пар проходит через рукавный фильтр, попадает во влажный скруббер и проходит слой распылительных капель воды, таким образом остатки порошка оседают с водой, а очищенный воздух выходит в атмосферу.

Продукт, распыленный таким образом, сушиться, затем удаляется из камеры и поступает на фасовку.

В результате действия этого оборудования из продукта выделяются остатки влаги. В конечном итоге получается сыпучий, растворимый порошок с влажностью 6-5%.

Спецификация:

1) Система подачи продукта:

Включает в себя: насос высокого давления (с частотным регулятором), трубопроводы, фланцы, клапаны и т.д. Контактные части с продуктом изготовлены из нержавеющей стали AISI 304. Мощность насоса регулируется.

2) Система распыления:

Распылительная форсунка распыляет продукт в мельчайшие частицы, который подается насосом высокого давления. Контактные части с продуктом такие как насос, трубопроводы, форсунки изготовлены из нержавеющей стали.

3) Система горячего воздуха:

Воздушный фильтр: средней эффективности, монтируется на раме, состоит из фильтрующего элемента (нержавеющая сталь). Воздушный фильтр первичной и последующей очистки, выполнен из нержавеющей стали, устанавливаются в корпус из нержавеющей стали. Фильтрующие картриджи легко заменить. Трубы между фильтром и вентилятором из нержавеющей стали.

Вентилятор: с элементами гашения колебаний и вибрации.

Трубопроводы горячего воздуха: соединяют подогреватель с устройством подачи горячего воздуха в верхней и нижней части колонны. Материал нержавеющая сталь, защитный кожух диаметром 100 мм, наружная оболочка из нержавеющей стали.

4) Система сушки и распыления:

Устройство подачи горячего воздуха: горячий воздух подается в распылительную сушилку по трубопроводам, равномерно попадает в камеру распыления. Горячий воздух будет вращаться после устройства подачи. Мелкодисперсные капли жидкости будут вращаться в том же направлении, что и горячий воздух, таким образом увеличивается время нахождения в сушильной камере, достигая необходимого состояния по содержанию влаги. Внутренняя поверхность трубы изготавливается из нержавеющей стали AISI 304, изоляции толщиной 50 мм, снаружи обшивается нержавеющей сталью. Устройство подачи воздуха из оцинкованной стали.

Сушильная колонна (башня): распыленная жидкость сушится в колонне. Состоит из цилиндрической части и конической. Угол конической части выгрузки 55 градусов. Колонна имеет теплоизоляцию, толщиной 50 мм. Внутренняя поверхность обеих частей из нержавеющей стали толщиной 2,5 мм.

Колонна имеет 1 стеклянный инспекционный люк для обслуживания колонны изнутри и визуального контроля работы установки. Установка снабжена подсветкой в верхней части. Коническая часть оборудована пневматическими, либо вибромолотами (устройства встряхивания).

Платформа распылительной сушилки, опоры изготовлены из углеродистой стали. Опоры и элементы крепления циклона и мокрого скруббера также изготовлены из углеродистой стали, окрашенной в серый цвет.

5) Система отвода воздуха:

Из системы воздух отводится через циклоны и влажный скруббер, очищая исходящий воздух от мелкодисперсных частиц. Система включает в себя:

Трубопроводы: между башней и циклоном (из нержавеющей стали). С легкосъемными фланцами для простоты обслуживания и чистки.

Циклон №1: первая ступень очистки воздуха от твердых пылевых частиц. Толщина материала нерж. ст. 2 мм.

№2 - Мокрый скруббер (очистка от пыли) вторая ступень системы очистки воздуха. Пылевые частицы, поступаемые из вытяжного вентилятора будут задерживаться в мокром скруббере.

Вытяжной вентилятор: монтируется на раме, соединяется трубопроводом с циклоном №1 и циклоном №2, вытягивает воздух из циклонов и подает на влажный скруббер.

Трубопровод для исходящего воздуха: нержавеющая сталь.

6) Система контроля:

Система управления PLC с сенсорным экраном:

- параметры энергопотребления, температура воздуха в 2-х уровнях колонны на входе и на выходе отображаются на дисплее шкафа управления.

- контроль температуры горячего воздуха на входе, управление бойлерной системой. Контроль температура воздуха на выходе, контроль и управление насоса подачи сырья.

- значения давления в распылительной колонне, режим работы подающего насоса, давление на форсунку распыления продукта, работа пневматических молотов, температура рабочего воздуха в башне в 2-х уровнях колонны, в трубопроводах и на выходе отображаются на экране PLC в текущем режиме.

- работа вентилятора, насоса подачи, вытяжного вентилятора будет контролироваться на панели PLC.

- график изменения давления на панели PLC.

- график изменения температуры на панели PLC.

7) Система воздушного потока:

Включает в себя вентилятор, воздушный фильтр, трубопроводы, циклоны для сбора. Порошок проходя по воздушным трассам распылительной сушилки (башня, трубопроводы, циклоны) перемешивается и охлаждается.

Алена

Цены на Прочее молокоперерабатывающее оборудование, поставщики 88

Закупки, спрос на Прочее молокоперерабатывающее оборудование, покупатели 3

№ 2799690

· 18.12.2024

· 59 просмотров

5 445 350 ₽

за Штуку

Позвонить

Написать

Алена

показать Email

Новосибирск

Могут подойти вам

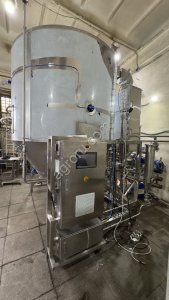

Распылительная сушилка, 5 л/ч по испаренной влаге
