Описание
Жатки зернобобовые

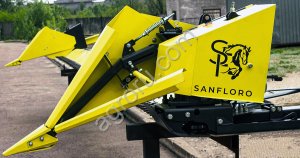

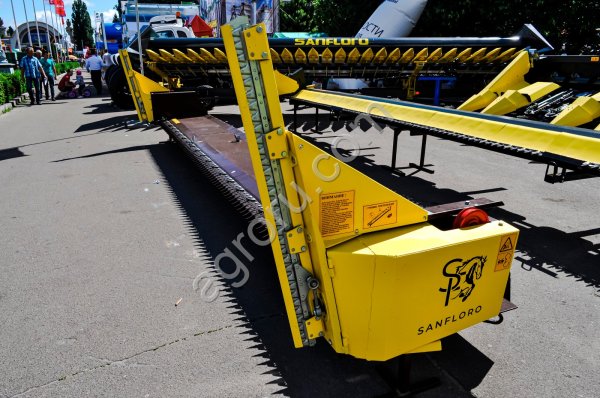

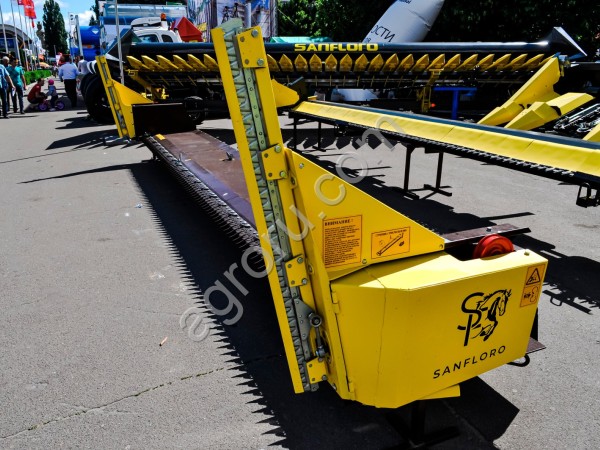

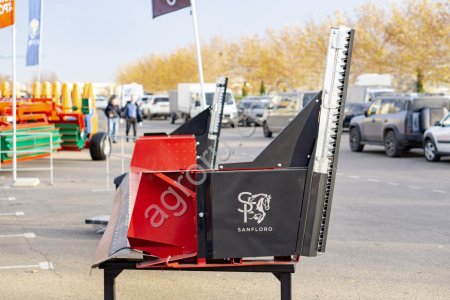

Рапсовый стол специальное оборудование, которым модернизируют отечественные и импортные зерновые жатки комбайнов, осуществляющих прямой сбор рапса, при этом приспособления агрегатируются с отечественными или импортными жатками комбайнов шнекового типа (длиной 4-12 метров). Установка рапсовых столов на жатки комбайнов различного типа является очень простой и не требующей специального инструментария. Рапсовые столы RapeFiore обеспечивают высокое качество работы комбайнов при наименьших потерях.
Особенности конструкции
Конструкция приспособлений включает в себя следующие основные узлы:
левая и правая (съёмная для удобства установки) боковина;
пальцевой выносной режущий аппарат;
планетарный привод режущего механизма (МПН) типа Шумахер;

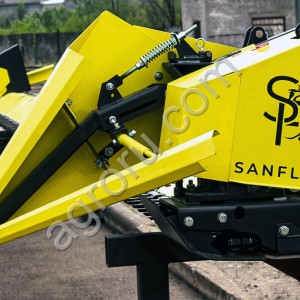

левый (съёмный) активный делитель с планетарным приводом режущего механизма;
правый (съёмный) активный делитель с ножевым приводом режущего приспособления;
платформа стола длиной 70 см;
защитные ограждения привода на правом и левом активном делителе;
быстро-соединяемые захваты, с помощью которых закрепляют навесные механизмы к боковым сторонам жатки.
Монтаж приспособлений осуществляется без разборки режущих аппаратов зерновых жаток. Левые и правые делители рапсовых столов имеют в конструкции два активных ножа и специальные бобовые сегменты. Уникальная конструкция приводов делителей предотвращает вибрацию приспособлений во время работы.
Принцип действия рапсовых столов
Можно выделить такие этапы технологического процесса: В процессе движения комбайна по полю вертикальными ножами режущих аппаратов рапсовое поле разделяется на несколько вертикальных полос, горизонтальные ножи срезают стебли рапса в горизонтальной плоскости, а мотовилы захватывают стебли и подают их на шнек жатки, поддерживая их при срезе. Далее шнек направляет стебли в центральную часть жатки, а затем по битеру проставки рапс подаётся на молотилку. Существуют различные комплектации рапсовых столов. Так, у моделей ПРМ боковые активные делители с механическим приводом беспальцевым режущим аппаратом имеют высоту 130 см, а их предназначение разделение скашиваемых стеблей от нескашиваемых.
Благодаря использованию оборудования для уборки рапса на 30% снижаются потери урожая, если сравнивать с традиционным способом сбора прямоточными жатками комбайнов, к тому же сбор рапсовым столом можно осуществлять в любую погоду при сохранении высокой производительности.
