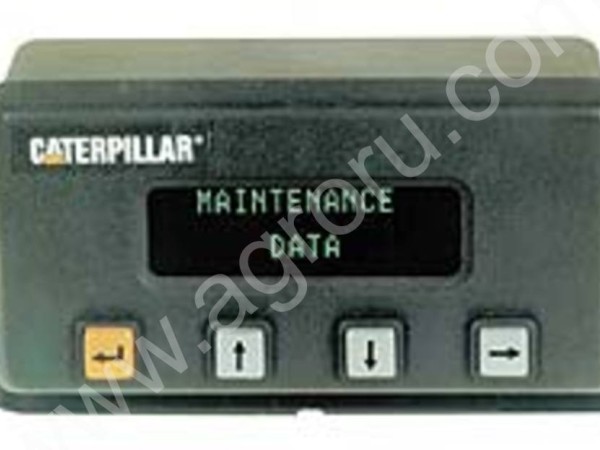

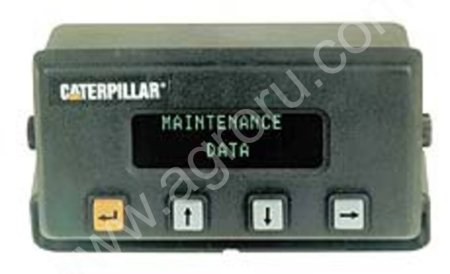

Предлагаю блок управления двигателем для техники CAT.
Электронный блок и управляет всей работ
...
Читать далее
ой двигателя. Чтобы делать это должным образом, он учитывает целый ряд параметров: частоту вращения коленчатого вала, температуру наддувного воздуха и охлаждающей жидкости, положение педали «газа».
Однако возможности блока управления намного шире. Он получает информацию от спидометра и тахометра,
спид-сенсора автомобиля, датчиков в трансмиссии и тормозной системе. Все получаемые данные хранятся в памяти. Поэтому с помощью компьютера можно легко настраивать систему топливоподачи. Вдобавок с помощью блока управления руководители фирмы могут контролировать работу машины и ее оператора.
Таким образом, хорошо защищенный от вмешательства «ябедник» уже встроен в двигатель и нет нужды оплачивать специальное устройство.
Пояснение к фото схеме:
Схема системы HEUI: 1 — гидронасос; 2 — система смазки двигателя; 3 — насос-форсунки; 4 — электромагнитный клапан упарвления давлением в масляной магистрали высокого давления; 5 — топливная магистраль высокого давления; 6 — топливный фильтр; 7 — топливный бак; 8 — клапан поддерживания давления в топливной магистрали; 9 — датчик частоты вращения и момента впрыска; 10 -электронный блок управления; 11 — датчик давления наддува; 12 — датчик положения педали «газа»; 13 — датчик температуры охлаждающей жидкости; 14 — интерфейс; 15 — реле горного тормоза (в системе выпуска); 16 — датчик температуры всасываемого воздуха; 17 — трансмиссионное реле; 18 — спид-сенсор машины; 19 — реле подогрева всасываемого воздуха; 20 — контрольные лампы; 21 — спидометр и тахометр; 22 — датчик атмосферного давления; 23 — включатели специальных режимов; 24 — концевые выключатели («нейтраль», стояночный тормоз)
