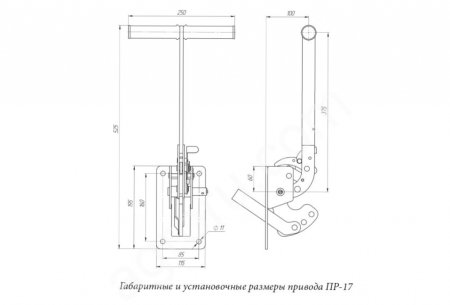

Привод ПР-17, ПР17 выключатель нагрузки 6, 10 кВ.

Привод ручной ПР-17 используется для управления выключателями нагрузки ВНР, ВН-16, ВНП-16, ВН-17,...
Читать далее ВНП-17
Ручное включение осуществляется перемещением рукоятки включающего рычага привода снизу вверх, а отключение перемещением рукоятки отключающего рычага сверху вниз.
Привод к выключателю нагрузки имеет конструкцию, подобную рычажному приводу разъединителя, а отличается от него наличием механизма свободного расцепления. Устройство механизма позволяет подвижным частям выключателя нагрузки отсоединяться от частей привода, связанных с рукояткой или отключающим сердечником. При включенном положении привода секторный рычаг удерживается механизмом свободного расцепления. При отключении этот механизм срабатывает и отсоединяет рукоятку от секторного рычага. Рукоятка остается на месте, а секторный рычаг под действием пружин выключателя поворачивается вокруг своей оси. Таким образом, скорость движения ножей выключателя не зависит от скорости управления приводом, поскольку механизм свободного расцепления отводит рукоятку от вала выключателя.
