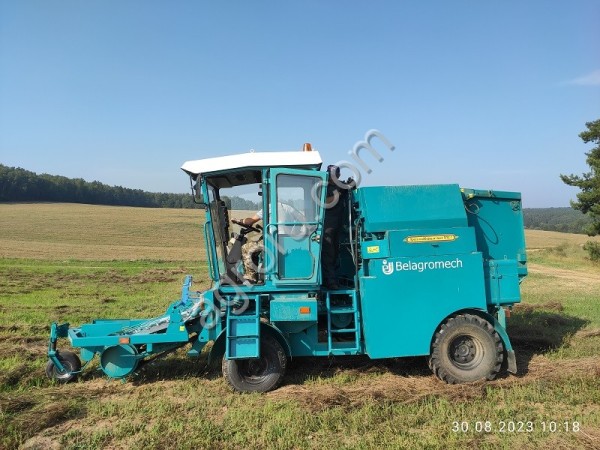

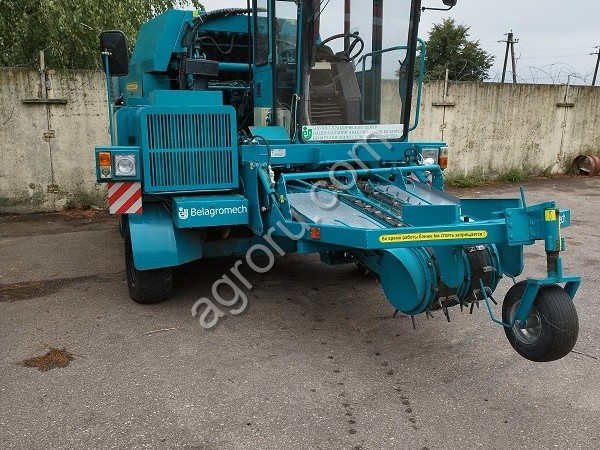

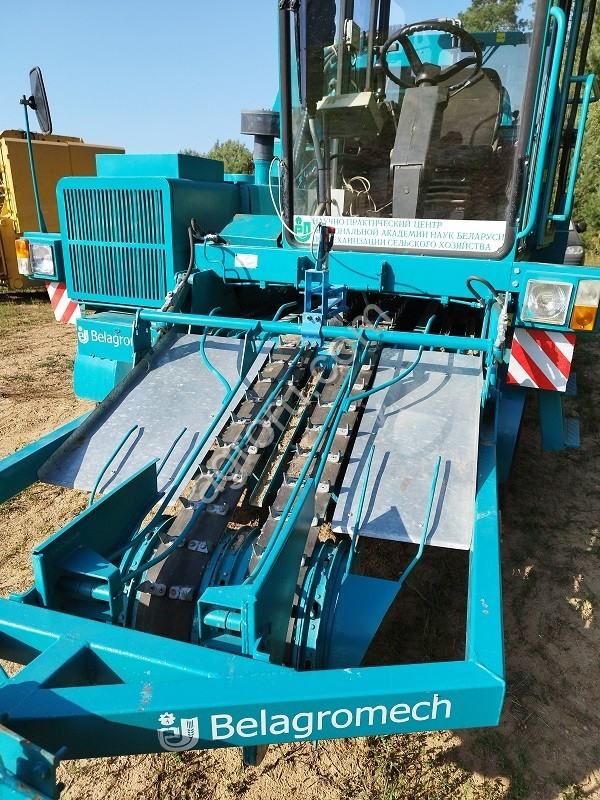

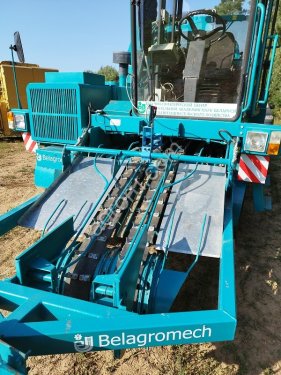

Пресс-подборщик льна самоходный ПЛС-1

ПРЕСС-ПОДБОРЩИК ЛЬНА САМОХОДНЫЙ ПЛС-1

В ПРОЦЕССЕ ПРОИЗВОДСТВА, ГОТОВНОСТЬ МАЙ-ИЮНЬ 2024 ГОДА

Пресс-подборщик льна самоходный ПЛС-1 предназначен для подъема льнотресты с прессованием ее в рулоны цилиндрической формы с прокладкой двух нитей шпагата между слоями в рулоне и последующей внешней обмоткой.

Пресс-подборщик состоит из следующих основных узлов и механизмов: рамы, силовой установки, ходовой части, гидростатической трансмиссии, подборщика, транспортера, прессовальной камеры, ящика для бобин со шпагатом, механизма обмотки рулона, кабины, гидросистемы, электрооборудования, пульта управления.

Технологический процесс прессования рулонов осуществляется следующим образом: перед началом работы, исходя из данных таблицы, размещенной на пульте управления, выставляются соответствующие положения переключателей режимов работы подборщика, транспортера и прессовальных ремней в соответствии с необходимой плотностью ленты в рулоне. При движении пресс-подборщика подбирающий барабан подает ленту льна на транспортер. Транспортером лента перемещается ко входу в прессовальную камеру, здесь лента формируется до необходимой плотности и поступает в прессовальную камеру, где происходит формирование рулона. После полного формирования рулона пресс-подборщик лент льна автоматически останавливается, запускается цикл обмотки и происходит выгрузка рулона без участия оператора. После выгрузки рулона движение пресс-подборщика продолжается и процесс повторяется.

Наименование показателя Значение

1 2

Тип самоходный

Ширина захвата, (количество лент) от 1,2 до 1,5 м, (1 шт.)

Рабочая скорость движения от 8 до 12 км/ч

Транспортная скорость, не более 25 км/ч

Производительность за 1 час времени:

основного от 0,96 до 1,8 га

сменного от 0,69 до 1,3 га

эксплуатационного от 0,67 до 1,26 га

Тип двигателя дизельный

Мощность двигателя 77,0 кВт (105 л.с.)

Марка двигателя Д-245

Номинальная частота вращения коленчатого вала двигателя

2200 об/мин

Удельный расход топлива за сменное время, не более 12,4 кг/га

Количество обслуживающего персонала по профессиям 1 чел. (тракторист-машинист)

Масса пресс-подборщика () кг

Габаритные размеры пресс-подборщика, не более:

длина 6400 мм

ширина

2850 мм

высота 3000 мм

Размер колеи, не более 2400 мм

Минимальный радиус поворота по следу наружного колеса, не более

7,5 м

Ширина прессовальной камеры от 1000 до 1200 мм

(за счет вставок)

Давление в гидравлической системе пресс-подборщика, не более

18,0 МПа

Давление в гидравлической системе натяжения прессующих ремней, не менее

5,0 МПа

Эксплуатационно-технологические коэффициенты

(при длине гона от 800 до 1000 мм) не менее:

технологического обслуживания 0,98

надежности технологического процесса 0,98

использования сменного времени 0,72

Продолжение таблицы 3.1

1 2

использования эксплуатационного времени 0,70

Удельная материалоемкость, не более 6,0 тч/га

Агротехнические показатели

Чистота подбора, не менее 98 %

Характеристика рулона:

масса кг

диаметр, не более 150 см

длина, не более 120 см

плотность от 90 до 120 кг/м3

линейная плотность ленты в рулоне 1,5-3,0 кг/м.п.

растянутость стеблей в рулонах, не более 1,7 раз

коэффициент конусности рулона от 0,93 до 1,06

Увеличение засоренности, не более

почвой 3,0 %

сорняками 1,5%

Невязь рулонов не допускается

Увеличение повреждений стеблей в рулоне, не более 5,0 %

Расход обвязочного материала, не более 8,2 кг/т

Примечание Наличие прокладочной нити между слоями в рулоне обязательно, рулоны должны быть обмотаны параллельно расположенными витками шпагата.
