Описание
Льдогенераторы

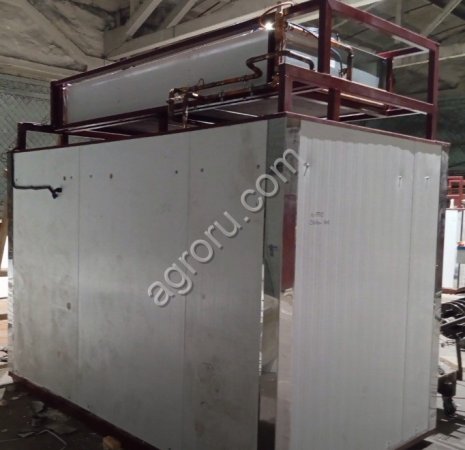

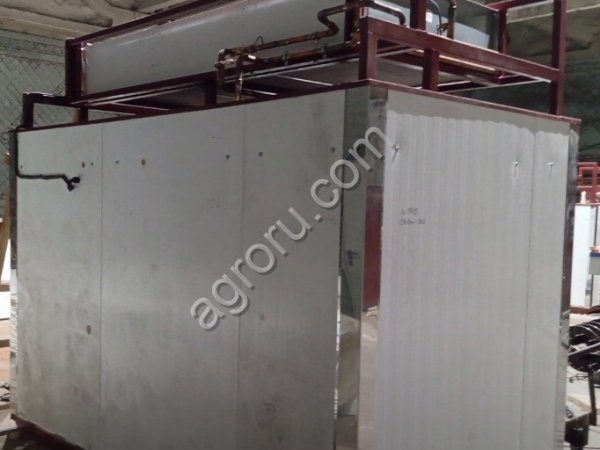

Предназначен для получения ледяной воды до Т1 С со встроенным льдоаккумулятором. Система работает следующим образом: вода поступает с Т+18 гр.C с центральной системы водоснабжения в П2-18 и охлаждается до Т+0,5 гр.С в объеме 36,6 м3/час, охлаждает тушки птицы кг за 5 часов или 4500 кг/час и сливается в канализацию.
Емкость изготовлена из нержавеющей стали AISI 304.
Изоляция емкости сэндвич.
Испаритель изготовлен из пластин П-2 в количестве 18 шт. Материал нержавеющая сталь AISI 304, площадь теплообмена 24,96 м2.Металлическая конструкция, усиленная для quot;мобильного перемещенияquot; изготовлена из квадратного профиля.
Компрессор DORIN H4000CC - холодопроизводительность Pq 78 КВт/час при Т кип. - 5 С, Т кон. +45 С. Потребляемая мощность компрессора 30 кВт/час.
Воздушный конденсатор фирмы Технохолод.
Электрическая схема и фреоновая автоматика изготовлены из компонентов фирмы Danfoss. На каждую электрическую нагрузку устанавливается отдельный магнитный пускатель и тепловая защита.
Холодильная система монтируется отдельно с выносом конденсаторного блока на улицу, емкость с испарителем располагается в помещении. Установка комплектуется монтажными материалами в соответствии с тех заданием Заказчика Встроенные системы:
монитор напряжения;
автоматическое ограничение толщины льда;
подогрев картера компрессора;
система зимнего пуска (клапана KVR + NRD);
сушки испарителя.
воздуходувка
Насос подачи ледяной воды (нерж. исполнение), производительность 36,6 м/час.
Потребляемая мощность установки 35 кВт/ч.
Масса установки - 1200 кг. Размер установки: 1340x1435x2075 мм. Холодильный агрегат смонтирован отдельно.

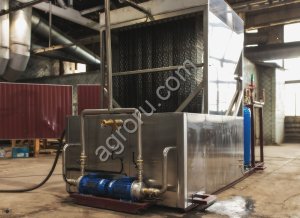

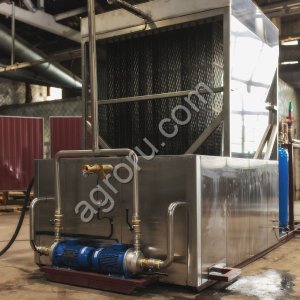

Чиллер с пленочным испарителем холодильная установка с панельным испарителем, в котором охлаждение ледяной воды до температур, близких к нулевым, достигается в процессе стекания тонкого слоя ледяной воды по поверхности испарителя. Вода подается в распределительный бак, расположенный над батареей пленочных испарителей. Из распределительного бака вода равномерно подается на вертикально расположенные панели. Тонкий слой воды, стекающей по поверхности панели, образует водяную пленку, и при этом интенсивно охлаждается. Охлажденная вода стекает в бак-аккумулятор для последующей подачи к потребителям. Температура ледяной воды на выходе из пленочного испарителя колеблется в пределах 0,5С - 2,0С. Наиболее часто пленочные испарители применяются в системах с постоянной нагрузкой в течение всего цикла работы оборудования. Системы охлаждения ледяной воды с использованием испарителей пленочного типа имеют множество достоинств. Во-первых, это высокие коэффициент теплопередачи (до 2000 Вт/м2К). Во-вторых, в таких системах возможно охлаждение ледяной воды до температуры близкой к точке замерзания (0,5С) без опасности размораживания теплообменника и/или без необходимости установки дополнительных дорогих устройств защиты. Даже если при крайне неравномерных тепловых нагрузках испарители обмерзают и покрываются ледяной коркой, то нет опасности разрушения испарителей т.к. жидкость замерзает в открытом пространстве (а не внутри герметичного теплообменника). Комплект поставки:
- распределительная емкость (устанавливается сверху теплообменника и равномерно распределяет поток воды);
- пленочный испаритель с жидкостным распределителем;
- холодильная установка
