КОМПЛЕКТ КМВД-7-32
МОДЕРНИЗАЦИИ ДОЗАТОРА Ш2-ХДА
Комплект КМВД-7-32 предназначен для модерниз
...
Читать далее
ации дозатора Ш2-ХДА,
предусматривающей:
- демонтаж цифровых указателей поворота (весовых головок);
- замену шкафа управления дозатором на пульт-контроллер ПКУД-7-32;

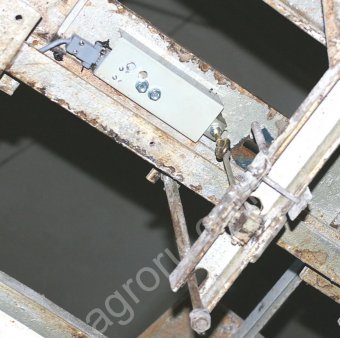

- установку и соединение силоизмерительного устройства с коромыслом дозатора.
- время выполнения модернизации, не более 4 часов.
Состав комплекта:
- пульт-контроллер ПКУД-7-32 управления дозатором с контроллером КВД-7-5С,
адаптером АД-7-1;
- силоизмерительное устройство СИУ-1-32.
Комплект обеспечивает дискретное формирование в дозы из 1-го компонента,
измерение, отображение массы материала в бункере, выдачу управляющего
сигнала на катушку контактора электродвигателя питателя.
Пульт-контроллер выполнен в климатическом исполнении У3 - для эксплуатации,
при температуре окружающего воздуха от минус 10 до плюс 50 С и относительной
влажности до 80 %. Степень защиты корпуса IP54 по ГОСТ (МЭК 529-88).
Комплекты КВМД-7-32 успешно эксплуатируются на хлебозаводах в составе
модернизированных дозаторов типа Ш2-ХДА.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕРНИЗИРОВАННОГО ДОЗАТОРА Ш2-ХДА
Диапазон дозирования от 5 до 100 кг.
Погрешность дозирования по ГОСТ 8..
Диапазон взвешивания от 1 до 100 кг.
Погрешность взвешивания, не более +/- 0,25 %.
Количество компонентов (питателей) дозы формируемых в бункере дозатора 1.
Дискрет задания и индикации массы формируемой дозы - 0,01 кг.
Высота цифр светодиодной индикации - 14 мм.
Функциональные возможности пульт-контроллера:
- режим ДОЗИРОВАНИЕ - автоматическое формирование дозы;
- режим ВЕСЫ - отображение массы сыпучего материала в бункере;
- формирование базы из 20 номинальных значений масс задаваемых доз;
- счетчики сменных и суммарных отпущенных масс и количества доз.
Пульт-контроллер коммутирует 2 цепи мощностью до 500 Вт.
Питание пульт-контроллера - 220 В +/-10 %, частотой 50 Гц +/-2 %.
Мощность, потребляемая пульт-контроллером, не более 40 Вт.
Масса комплекта, не более 8 кг.
Габаритные размеры:
- пульт-контроллера управления ПКУД-7-32 - 250 * 300 * 150 мм;
- силоизмерительного устройства СИУ-1-32 - 60 * 240 * 60 мм.
