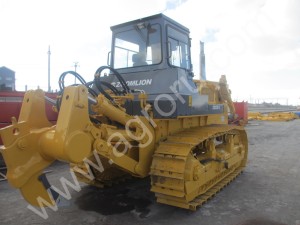

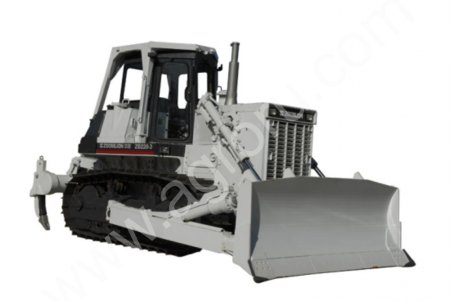

Бульдозер ZOOMLION ZD 220-3

Технические характеристики бульдозер ZD220-3
1. Рабочие характеристики
1 Внешние габариты ДхШхВ (mm) 5750×3725×3395(до конца выхлопной трубы)
2. технические характеристики
2 Двигатель Модель Cummins NT855-C280 3 поколения
3 Тип Прямой четырехтактный с гидроохлаждением и турбонадувом
4 Выхлопы(л) 14
5 Номин. Скорость вращения(r/min) 1800
6 Номин. мощность (kw) 162
7 Макс. Крутящий момент и Скорость вращения 1078N.m/1250r/min
8 Расход топлива ≤208g/Kw.h
9 Цилиндры: кол-во-диаметр Х ход 6—139.7×152.4mm
10 Тип привода электропривод
11 Cтартер 24v、11kw
12 Генератор 28v、35A
13 Трансмиссия Гидравлический преобразователь крутящего момента 3-компонентный, однофазный, одноступенчатый
14 Коробка передач Планетарного типа с переключением под нагрузкой
15 Тип Планетарная шестерня, многопластинчатое сцепление, управление рычагом, переключение под нагрузкой.
16 Скорости передач КПП Пер.I скорость: 0-3.6 km/h,Пер.Ⅱскорость:0-6.5 km/h
Пер.Ⅲ скорость:0-11,2km/h,зад.Ⅰскорость:0-4.3km/h
зад.Ⅱскорость:0-7,7 km/h,зад.Ⅲскорость:0-11,2km/h
17 Тип охлаждения Водяное охлАждение
18 Центральная трансмиссия Спиральнозубое коническое колесо, смазывание разбрызгиванием
19 Система рулевого управления Сцепление Гидро-метод, многопластинчатое сцепление, многопластинчатое сцепление, рессорное сжатие,
20 Торможение Гидро-метод
21 Конечная передача Прямая передача, 2-ступенчатый редуктор, смазывание разбрызгиванием
22 Подвеска Тип подвески Полужесткого типа, с плавающим балансиром
23 Кол-во цепных блоков (на каждой стороне) 2
24 Кол-во поддерживающих колес(на каждой стороне) 6
25 Кол-во наводящих колес(на каждой стороне) 1
26 Гусеницы Тип Сборного типа
27 Расстояние между секциями(mm) 216
28 Ширина(mm) 560
29 Количество секций гусениц(каждая гус-ца) 38
30 Расстояние между центрами гусениц(mm) 2000
31 Длина соприкосновения с землей(mm) 2730
32 Заземленное давление(kpa) 79
33 Просвет 405
34 Механизм гидравлического управления Тип Шестеренный насос
35 Рабочее давление (MPa) 14
36 Макс. расход (L/min) 324
37 Тип клапана золотник
38 Рабочие устройства тип Прямой отвал Отвал для угля U-образный отвал
39 ширина(mm) 3725 4094 3477
40 высота(mm) 1315 1393 1140
41 Макс. Высота подъема ножа(mm) 1210 1210 1095
42 Максимально низкое положение ножа(mm) 538 538 545
43 Объем m³ 6,4 7,3 5.0
44 Материал 30Si2B
45 Объемы потребления охлаждающей жидкости и гидравлических масел Система охлаждения(L) 79
46 Топливный бак(L) 480
47 Масляный поддон двигателя(L) 43
49 Гидравлический преобразователь крутящего момента, КПП(L) 122
50 Бак заднего моста(L)
51 Конечная передача (с каждой стороны)(L) 41
52 Масляный бак(L) 70
53 Система смазки КПП: усиленная смазка, Центральная передача: смазывание разбрызгиванием, Торможение и рулевое управление: смазывание разбрызгиванием, конечная передача: смазывание разбрызгиванием

Масса рыхлителя: 1480 кг
Масса бульдозера: 24 300 кг
