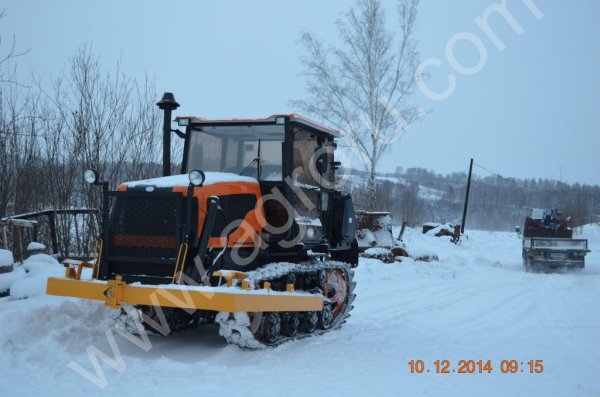

Бульдозер ВТГ 90

Трактор ВТГ-90А-РС4 с бульдозерным оборудованием (гусеничный, дв. А-41, реверс-редуктор, заднее гидронавесное устройство, вал отбора мощности, поворотный отвал с гидроперекосом)

Двигатель
Дизель жидкостного охлаждения с прямым электростартерным запуском
Модель А-41СИ-02 с раздельными головками
Эксплуатационная мощность, кВт 69,1
Номинальная частота вращения коленчатого вала двигателя, об/мин 1750
Число цилиндров, шт 4
Удельный расход топлива при эксплуатационной мощности, г/(кВт.*ч) 245
Номинальный коэффициент запаса крутящего момента, %, не менее 20
Трансмиссия Механическая
Коробка передач Семиступенчатая с подвижными шестернями
Механизм поворота Два одноступенчатых планетарных редуктора с ленточными тормозами
Конечные передачи С «плавающими» венцами ведомых шестерен
Муфта сцепления Сухая двухдисковая

Число передач:
переднего хода ( РР) 7 (14)
заднего хода ( РР) 1 (7)

Диапазон скоростей, км/ч

основной
5,3…11,17
с реверс-редуктором 3,17…11,17
Задний ВОМ: односкоростной частично независимый, об/мин 540
Механизм поворота Одноступенчатый планетарный
Номинальное тяговое усилие (на стерне), кН: 34
Гидронавесная система Гидросистема раздельно-агрегатная. Заднее навесное устройство рычажно-шарнирное НУ-3 с возможностью 2-х точечной и 3-х точечной наладки
Грузоподъемность навесной системы по ГОСТ 30746, кГ, не менее 1800
Максимальное давление в гидросистеме, МПа (кГс/см2) 18…20 (180…200)
Размеры и масса
Продольная база, мм 1612
Колея, мм 1330
Дорожный просвет, мм, не менее 370
Ширина гусениц, мм 390
Длина с навесным устройством, мм 4700
Ширина, мм 1850
Высота, мм 2700
Масса трактора (эксплуатационная), кг: 6750
Бульдозерное оборудование Поворотный отвал с гидроперекосом
Ширина отвала, мм 2800
Высота отвала, мм 1000
Заглубление отвала, мм 300
Высота подъема отвала, мм 650
Угол поворота в плане, град. +-25
Угол поперечного перекоса, град. +-8
Угол резания, град. 55
Управление отвалом гидравлическое
Давление рабочей жидкости в гидросистеме базового трактора
Количество гидроцилиндров, шт. 3
Тип гидроцилиндров двухстороннего действия
Масса бульдозерного оборудования конструктивная , кг 1080
