Общие данные.
Проект манежа для тренинга лошадей выполнен специалистами ООО Спбкаркас.
Проект
...
Читать далее
разработан для строительства в г.Санкт-Петербург и Ленинградской области, применительно к следующим условиям строительства:
Район строительства Ленинградская область;
Расчетная минусовая температура до -26 градусов по Цельсия;
Расчетная снеговая нагрузка S 1,8кПа (III-ий снеговой район по СНиП 2.01.07-85*);
Нормативная ветровая нагрузка W0,3кПа (II-ой ветровой район по СНиП 2.01.07-85*);
Степень огнестойкости здания V;
Класс ответственности по назначению III;
За условную отметку (+-) 0,000м принята отметка верха ж/б цоколя.
Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.
Техническая характеристика здания.

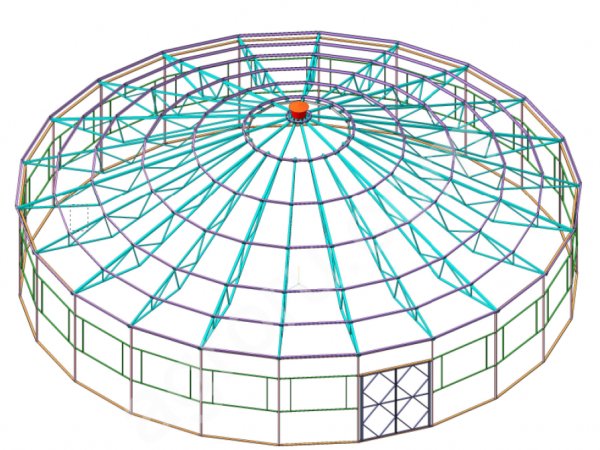

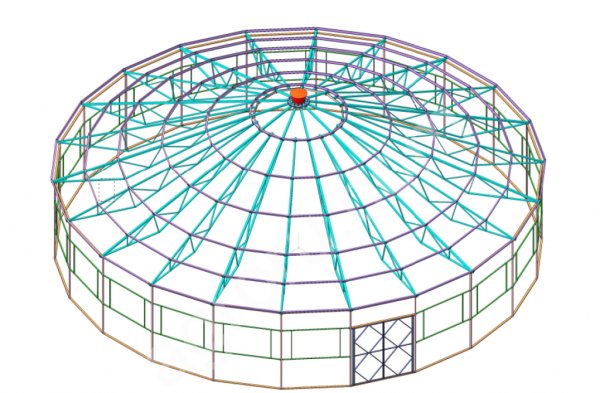

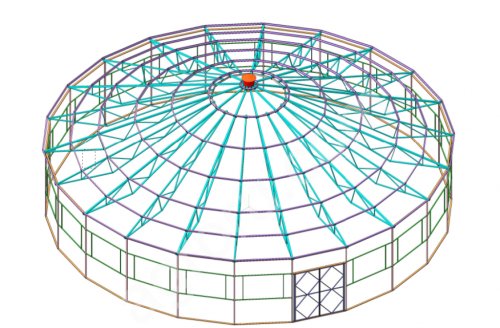

Сооружение шатрового типа круглое в плане:
Основной диаметр 21,5м;
Высота до низа несущей конструкции 3,2м (высота стен), высота в коньке 8,4м;
Основные строительные показатели:
Площадь застройки- 380м.кв.;
Полезная площадь- 314м.кв.;
Строительный объем 3154м.куб.;
Масса строительных конструкций без кровли- 16т.
Конструктивные решения.
Несущий остов навеса образован металлическим каркасом.
На колонны, установленные по радиусу, закреплено несущее кольцо.
Радиально установленные фермы, одной стороной опираются на это кольцо, другой соединены между собой верхним кольцом. Угол наклона верхних поясов ферм относительно горизонта составляет 20градусов. На верхнее кольцо установлен световой фонарь шатрового типа. Прочность и устойчивость несущего остова обеспечивается совместной пространственной работой колонн, нижнего и верхнего опорного кольца, ферм и фонаря. Нижнее и верхнее кольца и симметрично установленные радиальные фермы образуют усеченный конус. Нижним основанием конус установлен на колонны. На верхнее основание (кольцо) установлен фонарь, выполненный в виде конуса.
Нижнее кольцо воспринимает растягивающие нагрузки от распора радиальных ферм., Верхнее кольцо воспринимает сжимающие нагрузки от веса кровли и фонаря.
Фундамент манежа ленточный монолитный железобетонный кольцевой.
Стены манежа деревянные из вагонки имитирующей брус. Вагонка закреплена к металлическим колоннам, стойкам и ригелям.
Кровля манежа и фонаря выполнена из мягкой черепицы закрепленной к деревянной обрешетке.
Окна манежа по периметру стен с возможностью открывания по вертикальным направляющим.
Окна фонаря поворотные с канатной системой открывания и закрывания.
Ворота металлические распашные двустворчатые.
Защита от коррозии.
Металлические изделия покрыты двумя слоями грунта-эмали.
Деревянные изделия обрешетки кровли обработаны огнезащитным составом Тент.
