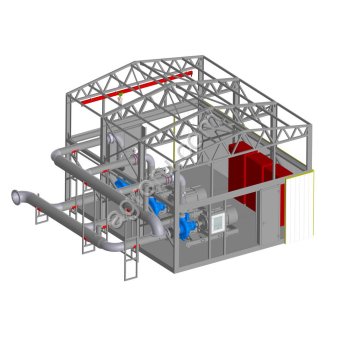

Блочно-модульные насосные станции

Характеристики блочно-модульной насосной станции:
Насос: Zvezda RUS / AMOS MCL / AMOS MCST
Производительность (м3/ч): до
Напор (м): до 150
Полная автоматизация всех процессов и автономность. Встроенная система автоматики сама включает/отключает насосы в зависимости от давления или расхода, контролирует аварии и может удаленно передавать данные диспетчеру.
Исполнения для любых климатических условий. Станции могут работать в температурном диапазоне от -50C до +45C.
Защита от взлома, возможность установки сигнализации и систем видеонаблюдения.
Шумоподавление. Возможность работы в непосредственной близости с жилой застройкой.
Возможность демонтажа и транспортировки. При необходимости БМНС можно демонтировать, погрузить на трал и переместить на новую точку, сохранив всё оборудование.
Главное преимущество БМНС заводская сборка и полная внутренняя обвязка.

Основное оборудование
Насосные агрегаты (24 шт., включая резервный или аварийный) центробежные, многоступенчатые либо промышленные консольные (К, Д, 1Д).
Обвязка насосов трубопроводы из стали (с ППУ-изоляцией при необходимости), нержавейки или напорного полиэтилена. Обязательно: обратные клапаны, запорная арматура (задвижки, шаровые краны), фильтры грубой и тонкой очистки.
Мембранный расширительный бак (для компенсации гидроударов и поддержания давления при малых расходах).
Подпорный клапан (регулятор давления после себя) и перепускная линия с предохранительным клапаном.
Коллектор подачи на выход из станции с установкой датчиков давления/расхода.
Система управления и автоматики (ШУН)
Шкаф управления с программируемым логическим контроллером (ПЛК) и частотными преобразователями (опционально) для автоматического пуска/останова, переключения ведущего/резервного насоса, поддержания заданного давления вне зависимости от расхода.
Система защиты по сухому ходу, перегреву обмотки, току, вибрации, перекосу фаз.
Контроллер удаленного мониторинга (GSM, Ethernet, RS-485 Modbus, Profibus DP) интеграция в автоматизированные системы диспетчерского управления (АСУД, SCADA)
Модуль-контейнер (блок-бокс)
Каркас из стальных гнутых профилей, обшивка оцинкованным металлом.
Утеплитель (минвата, ППУ) толщиной 80150 мм в зависимости от климатического исполнения.
Внутренняя отделка оцинкованный лист или панели.
Внутренние инженерные системы
Электрика: Вводной щит, внутреннее освещение (рабочее/аварийное), розетки 220В, кабельные стойки.
Микроклимат: Отопление (электрические ТЭНы или трубчатые электронагреватели (ТЭНы) с терморегулятором, реже водяное подключение к внешней системе) и система принудительной вентиляции для отвода тепла от насосов летом.
Дополнительно: Дренажная система (насос для откачки возможных протечек), датчики протечки, противодымная защита (при требовании пожарных служб).
Климатическое исполнение и условия эксплуатацииБМНС проектируются под любой климат согласно ГОСТ для макроклиматических районов:
ХЛ1 (Холодный климат, категория 1) работа при температурах окружающего воздуха до -60C. Толщина утеплителя стен/пола/крыши от 150 мм. Используются нагревательные кабели в полу, сдвоенные тамбурные двери с подогревом уплотнителя, масляные ТЭНы в отсеке насосов с запасом мощности 200%.
УХЛ3, УХЛ4 (Умеренно-холодный) от -40C до +45C. Базовая толщина утеплителя 80100 мм. Подогрев пола + воздушный обогреватель с автоматической поддержкой +5+7C (чтобы при отключении циркуляции вода не замёрзла в течение 1224 часов).
Т (Тропический климат) защита от конденсата, ультрафиолета, коррозии. Наружная покраска RAL 7035 (или заказной цвет) с полиуретановой эмалью, климат-контроль (кондиционер в дополнение к вентиляции). Все электрические компоненты с влагозащитой IP65+.
ОМ (Общемашиностроительное морское) для шельфовых проектов, плавучих буровых, прибрежных зон. Антикоррозионное покрытие типоразмера C5-M, герметичные вводы кабелей, взрывозащита по категориям IIB, IIC. Также существует взрывозащищенное исполнение (Ex) для работы в зонах класса В-Iг, В-II, В-Iа (нефтепереработка, ЛВЖ, угольная промышленность). В таком блоке нет искрящих элементов; лампы, кнопки и шкаф управления имеют оболочки Exd (взрывонепроницаемая оболочка) или Exe (повышенная надежность), а насосы с медными покрытиями для исключения искры при ударе.

Продукция ООО "МЗ "ПОТОК" включена в реестр Российской промышленной продукции в соответствии с ПП РФ № 719 от 17.07.2015г.
